一、产品概述

通过TDS值监测技术，实现智能净水器设备的TDS值监测。通过滤芯监测技术，实现智能净水器设备的滤芯使用情况监测、提醒功能；通过水流量计采集模块，计算出用户净水流量，供用户参考。

二、产品组成

1.主控制器

1.1TDS检测模块

1.2水流量检测模块

2.WiFi模块

3.指示灯

4.电源

5.手机App

(1)iOS手机App；

(2)安卓手机App；

6.云端服务器

三、设备端详细分析

1.实际操作

wifi配置按键：按键被按下时WiFi进入配网模式。

2.注意事项：认证需求：3C

3.智能净水器性能参数

3.1主控制器

3.1.1 TDS和水流量采集，数据发送和滤芯寿命计算：

a.当流量计监测到有水流动时，控制器开始计算水流量；

b.当有水流动时，数据采集传送模块开始采集TDS数据，水流停止时，将数据发送到服务器；

c.滤芯寿命计算；通过水流量计统计滤水总量来实现计算滤芯寿命；滤水总量数值用户自己通过手机端输入。

3.2 WiFi通讯模块：

3.2.1配置功能：当wifi一键配置按键被按下时，60S内接收手机端的wifi连接命令，设置成功连接至服务器后，保存连接信息，下次启动时自动连接到服务器；

3.2.2启动后自动连接到服务器，实现数据上报、状态上报以及接收是否需要更换滤芯信息；

3.2.3设备有数据产生时就上报一次，（如：设备净水量、TDS数据）上报完后数据不保存；

3.2.4设备在断网情况下数据可以保存24小时。

3.3指示灯

3.3.1兩顆白色指示燈位於電路板中間 （電源，wifi）；

3.3.2一顆橙色指示燈位於側方（更換濾芯）。

3.4电源：输入DC24V

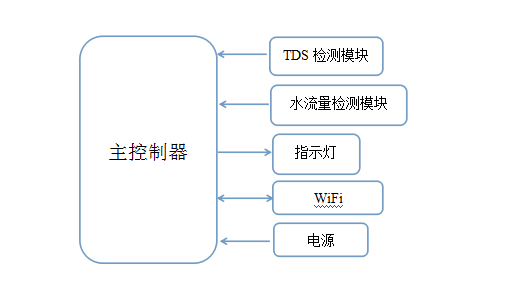

4.智能净水器电气框架

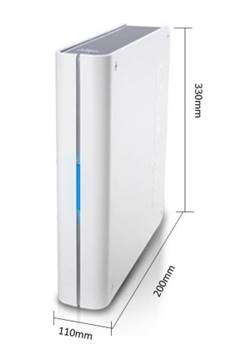

6.净水器外观结构

四、设备端实际操作

1.1、手机App

1.1.1、登录注册

a、注册：邮箱注册，密码用户自己设定；

b、登录：注册邮箱账号、密码登录；

c、密码重置：忘记密码，将新密码发送到注册邮箱给用户；

1.1.2、设备操控

a、通过App给设备一键配网，绑定设备到App，获取设备操控权限；

b、一个App可以添加多个设备，并可查看绑定设备信息；

c、通过App可以编辑设备名称；

d、通过App可以删除已绑定App的设备；

e、通过App设置安装滤芯的最大净水量，每次更换新的滤芯后重新设置总进水量，新滤芯的进水量初始值为0；

1.1.3、数据显示

a、原水TDS值显示；

b、净水TDS值显示；

c、每日净水量数据显示；

d、滤芯总进水量数据显示（滤芯寿命为实际安装滤芯寿命，由用户输入该数据）；

1.1.4、报警提醒记录

a、滤芯使用时间提醒；

b、滤芯更换提醒；

c、提醒记录发送到App内，用户可以查看提醒记录列表；

1.1.5、个人中心

a、账号信息；

b、App版本号；

c、App归属方；

1.1.6、其他

App UI风格及色调由客户给出方案与参考！

2.注意事项

该项目App在香港地区使用，语言系统需为繁体中文和英文！
