【小知识】什么是BMS？
BMS是BATTERY MANAGEMENT SYSTEM的简称，意为电池管理系统。BMS主要就是为了智能化管理及维护各个电池单元，防止电池出现过充电和过放电，延长电池的使用寿命，监控电池的状态。
BMS电池管理系统单元包括BMS电池管理系统、控制模组、显示模组、无线通信模组、电气设备、用于为电气设备供电的电池组以及用于采集电池组的电池信息的采集模组。
典型锂电池管理系统拓扑图结构主要分为主控模块和从控模块两大块。BMS基于各个模块的功能，BMS能实时检测动力锂电池的电压、电流、温度等参数，实现对动力电池进行热管理、均衡管理、高压及绝缘检测等，并且能够计算动力电池剩余容量、充放电功率以及SOC&SOH状态。
锂电池BMS管理系统有哪些优点?
由于锂电池制作工艺的限制，每个电池单元的内阻、容量等均会存在差异。当多个电池单元串联使用时，会引起各个电芯的充放电速率不一致，这导致了电池容量的利用率低下。
锂电池管理系统能有效的对锂电池组进行有效的监控、保护、能量均衡和故障警报，进而提高整个动力电池组的工作效率和使用寿命。
BMS应用中锂电池高压版与普通版的区别
→ 高压版锂电池 电压范围通常较高，一般在4.2V至4.35V或更高（部分特殊设计可能达到4.5V以上）。由于采用了更高的电压平台，高压版锂电池能够在相同体积或重量下提供更高的能量密度，即存储更多的电能。
→ 普通版锂电池 电压范围相对较低，通常在3.6V至4.2V之间。能量密度较高压版略低。
高压锂电池的优势
1、高能量密度：高压锂电池的显著优势之一是其高能量密度。通过提高电池的电压，可以在不增加电池尺寸或重量的情况下增加其能量存储能力。
2、续航时间更长：由于存储了更多的能量，高压锂电池能够提供比常规电池更长的续航时间，这对于需要长时间运行或在没有充电设施的情况下使用的设备尤为重要。
FH7202｜内置高精度电压、电流检测电路，双节锂电池、磷酸锂电池保护 IC
器件概述
FH7202 系列是一款适合于两串锂离子、锂聚合物、磷酸铁锂电池的保护芯片，内置有高精度电压检测电路和电流检测电路。具备25mV过充电检测精度，采用SOT23-6封装。
FH7202 系列具有充电器检测及负载检测功能，正常工作电流为5uA，过放电时电流为3μA，过充电保护电压为3.5V~4.4V，具备25mV精度，过放电保护电压为2V~2.9V，精度为80mV。
FH7202 系列支持过充电、过放电、放电过电流、短路、充电过电流的检测。
封装形式
● SOT-23-6L

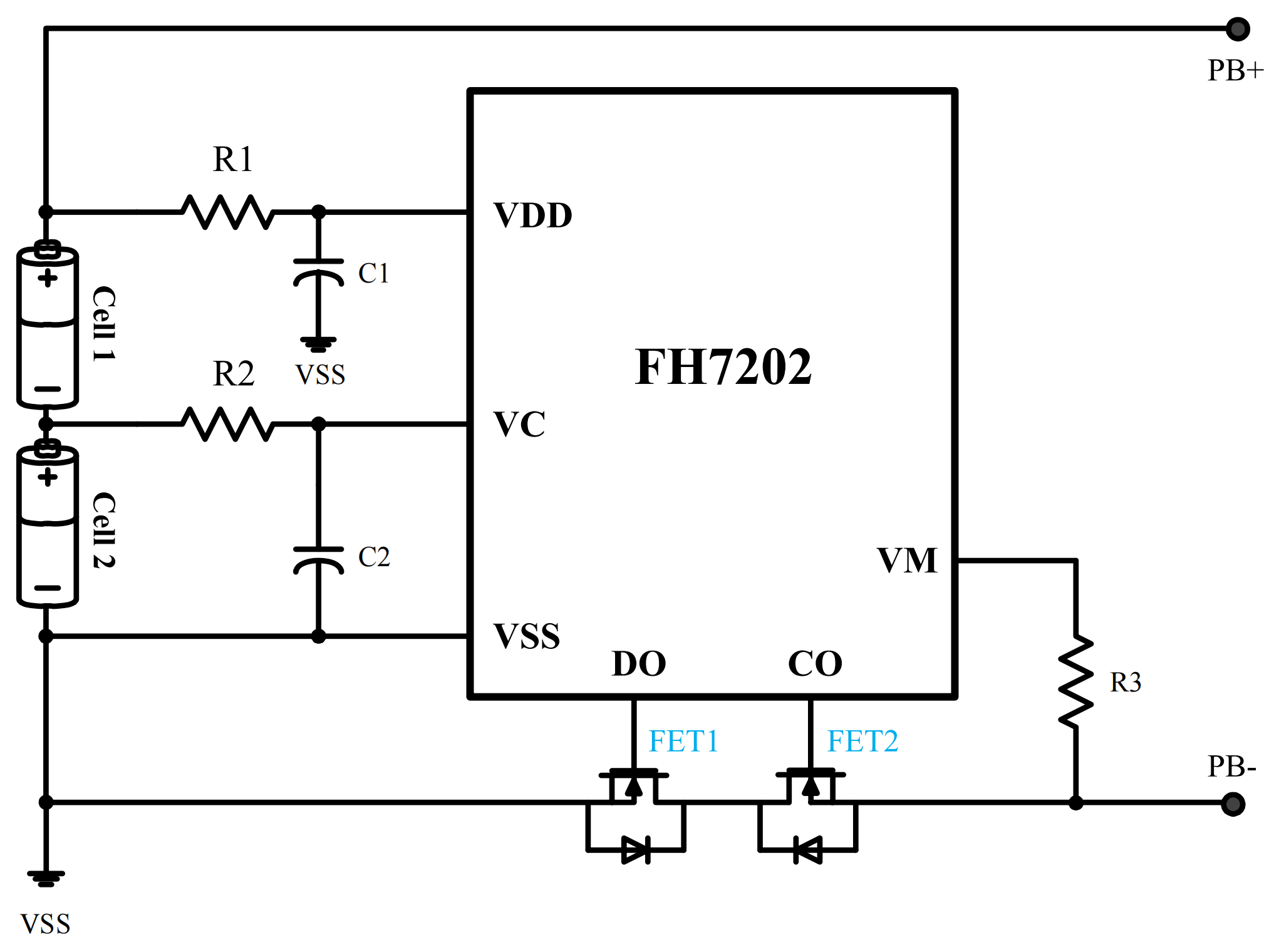

典型应用电路
电气特性
● 器件耐高压：33.0V (VDD~CS)
● 高精度电压检测功能
▲ 过充电保护电压：3.500V ~ 4.500V（精度 ±25mV）
▲ 过充电解除电压：3.200V ~ 4.300V（精度 ±50mV）
▲ 过放电保护电压：2.000V ~ 2.900V（精度 ±80mV）
▲ 过放电解除电压：2.500V ~ 3.100V（精度 ±100mV）
● 两段放电过电流保护功能
▲ 过电流保护电压：0.050V ~ 0.300V
（精度 ±15mV@≤0.10V）（精度 ±30mV@>0.10V）
▲ 短路保护电压：0.5V，1.0V（精度 ±0.2V）
● 充电过流保护电压：-0.080V ~ -0.220V（精度 ±30%）
● 充电器检测、负载检测功能
● 支持 0V 充电功能：可以选择“允许”或“禁止”

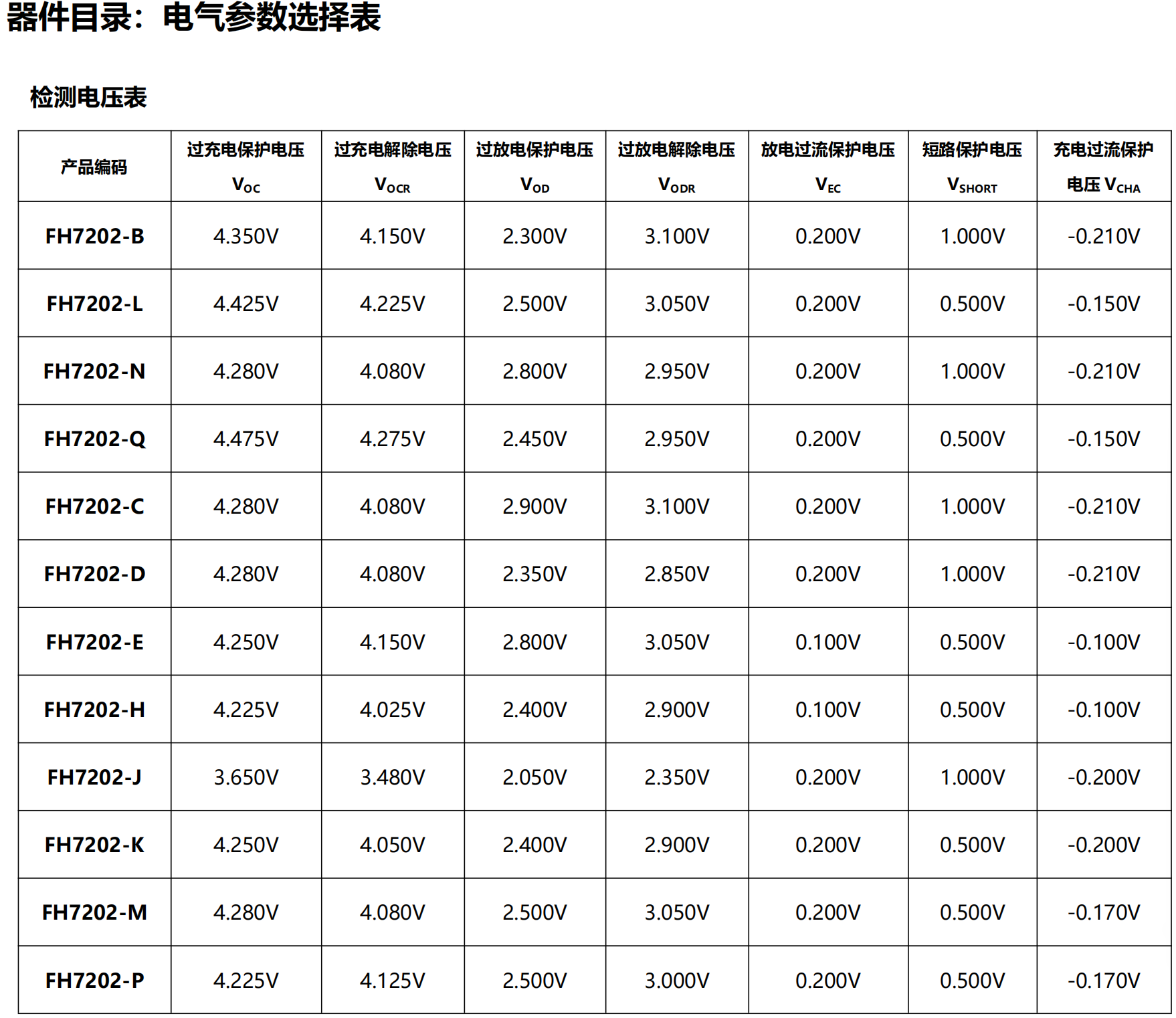

● 休眠功能：两种选择“有”或“无”（详见器件选型表）
● 过放自恢复功能：两种选择“有”或“无”（详见器件选型表）
● 低电流消耗
▲ 工作模式：3.5uA（typ.） （Ta = +25℃）
▲ 过放模式：3.0uA（typ.） （Ta = +25℃）
▲ 休眠模式：0.1uA（typ.） （Ta = +25℃）
● 器件无铅、无卤素、RoHS
● 工作温度范围：-40℃～+85℃

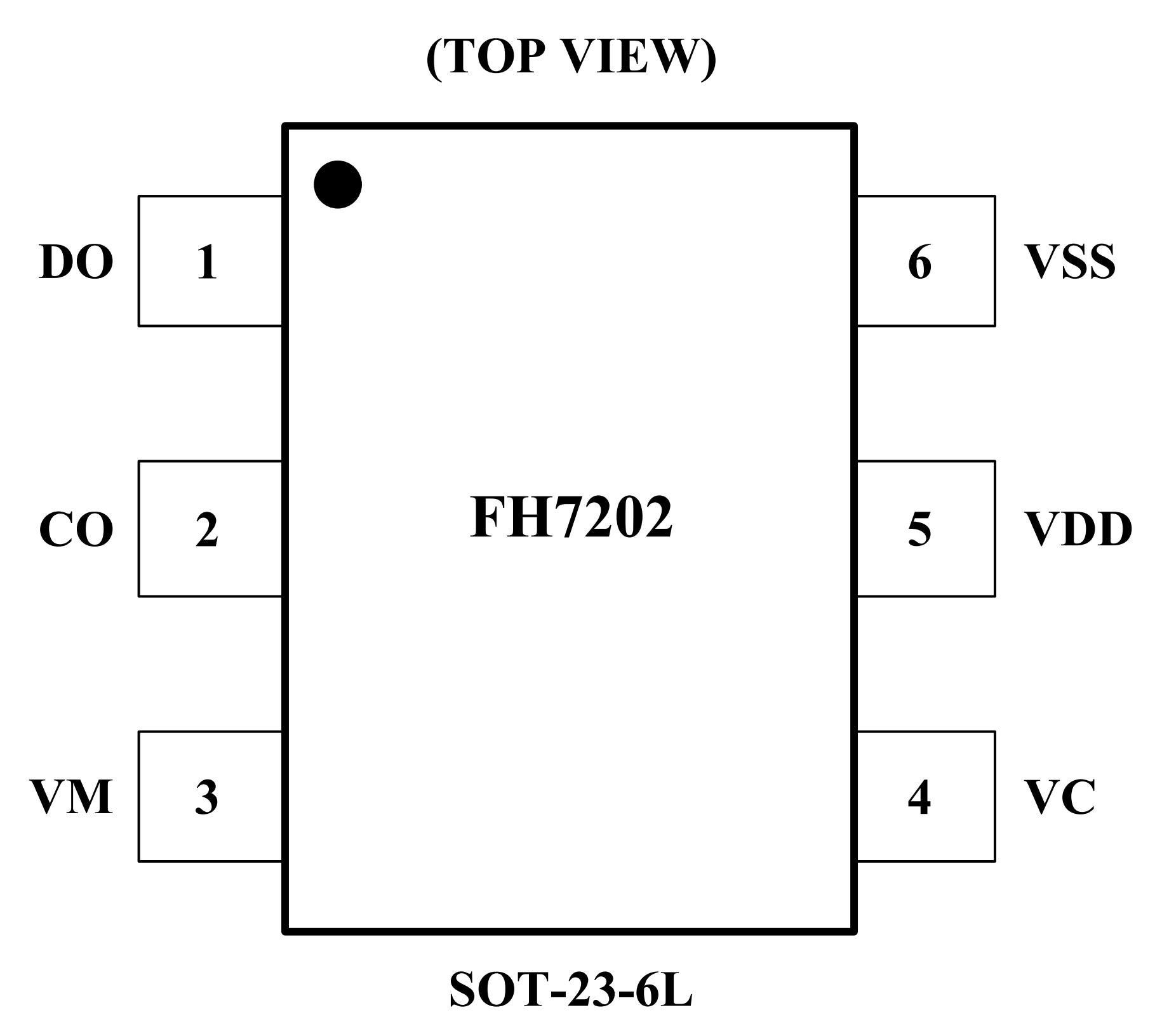

引脚功能
媒体拆解案例实物
拆解案例：充电宝、户外电源采用的锂电池保护芯片

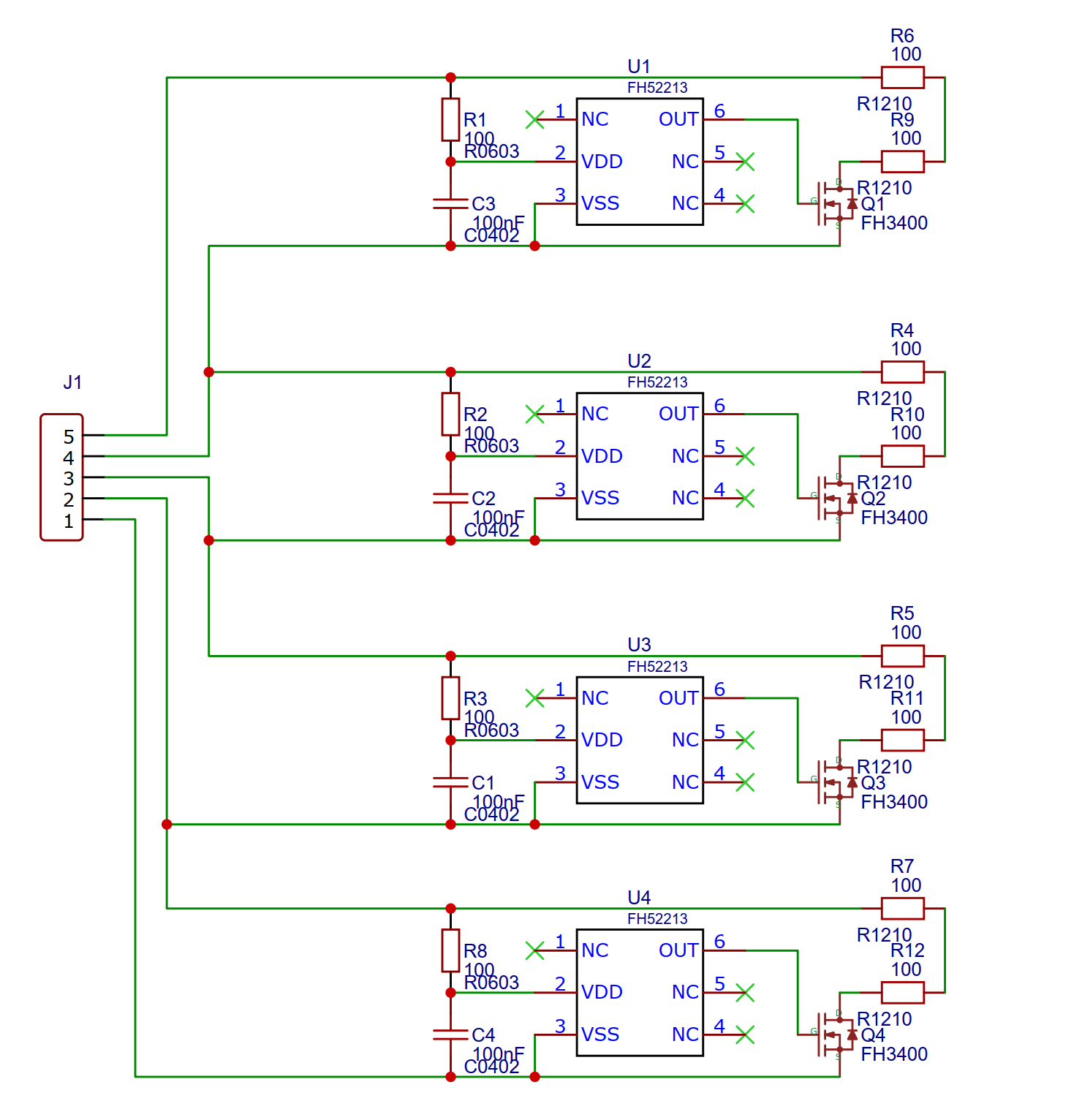

应用扩展：护航电池安全，FH7202 + FH52213 保护均衡方案
对于多串电池组，需要独立检测电池组中每节电池的电压，从而提供电池的过充和过放保护，在单节电池电压和电池组总电压出现异常，以及温度出现异常时，及时切断电池与电路之间的连接，从而保护电池组和用电设备的安全。
电池均衡IC能改善因串联电池串间压差、内阻不一致导致的电池组循环次数减少引起的电池组性能影响，从而有效地提高电池容量，提高电池组的使用寿命，彻底解决被动均衡方式效率低，均衡电流小，使用效果不佳的问题，使电池组持续提供高效、智能、均衡的电流。
电池保护IC和电池均衡IC搭配使用可最大程度保护电池设备的安全，采用FH7202（保护IC）+ FH52213（均衡IC），可用于二串电池的过压，欠压，过流保护以及均衡功能。
