「器件应用」FH3440/LTC3440｜DC-DC Buck-Boost 降/升压调节芯片

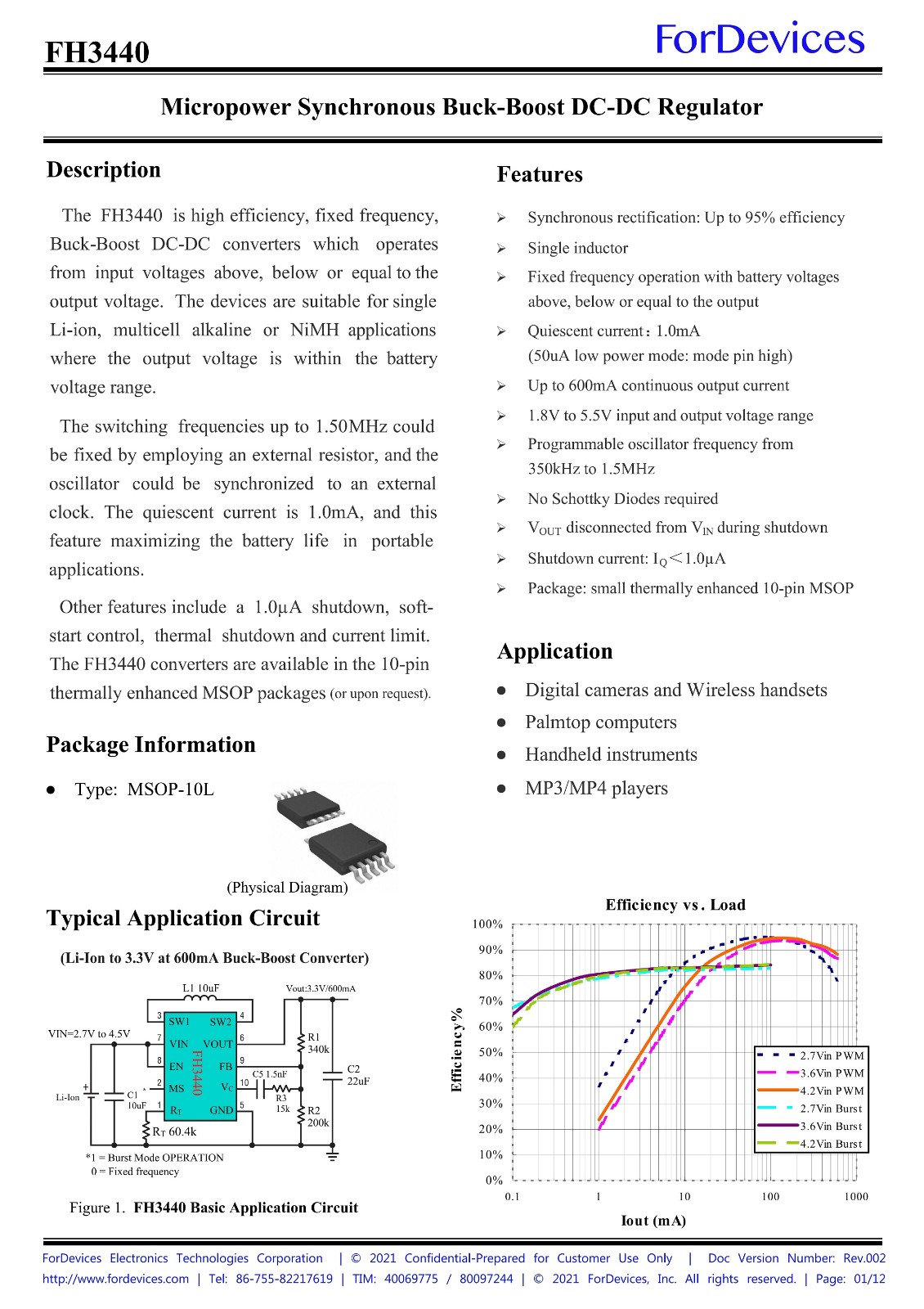

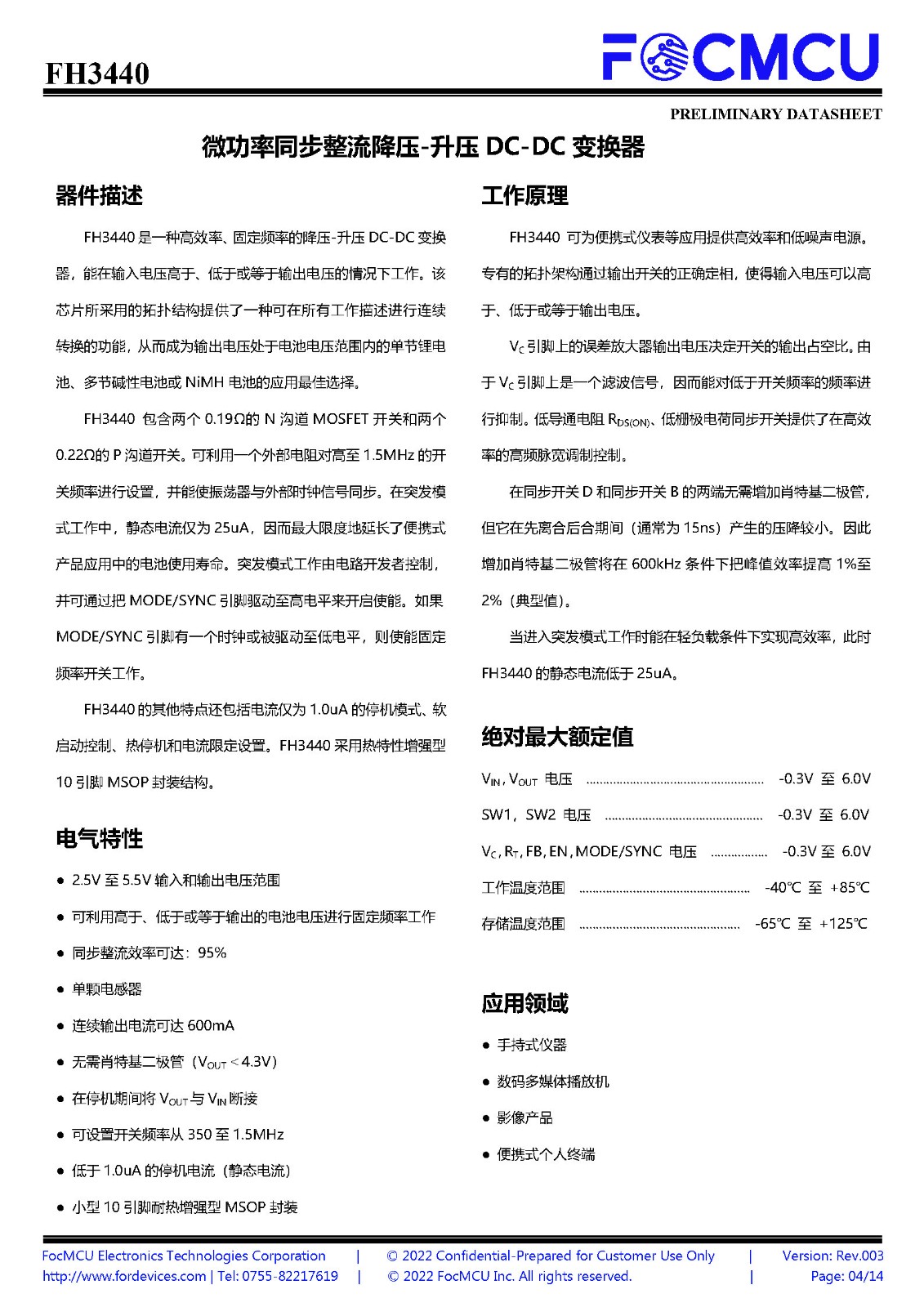

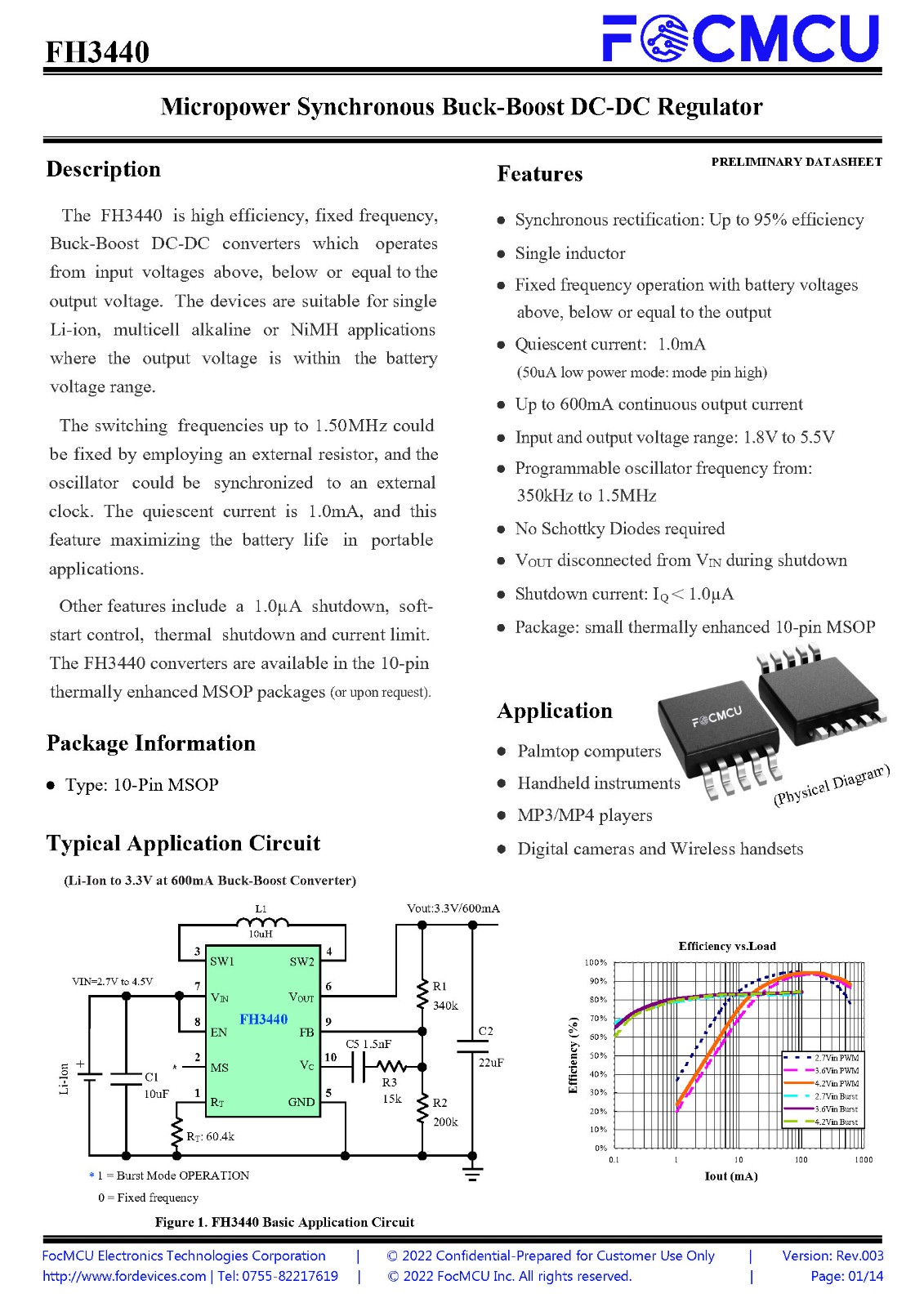

器件简述

       FH3440 是一颗高效、可调节固定频率的降压-升压DC/DC转换器，能在输入电压高于、低于或等于输出电压的情况下操作。该IC所采用的拓扑结构提供了一种可以所有操作模式进行连续转换的功能，从而成为输出电压处理电池电压范围内的单节锂电池、多节碱性电池或NiHM电池应用。

       FH3440包含两N-Channel/两个P-Channel Power MOSFET开关。可用一个外部电阻对高至1.5MHz的开关频率进行设置，并能使振荡器外与外部时钟同步。 静态电流低至：1.0uA，因而最大限度地延长了应用中的电池使用寿命。通过MOSDE/SYNC引脚驱动至高电平来使能。

       FH3440的其它特点特点还包括电流仅为1.0uA的静态模式、软启动、过热保护和限流。FH3440采用热特性增加型10引脚MSOP封装。

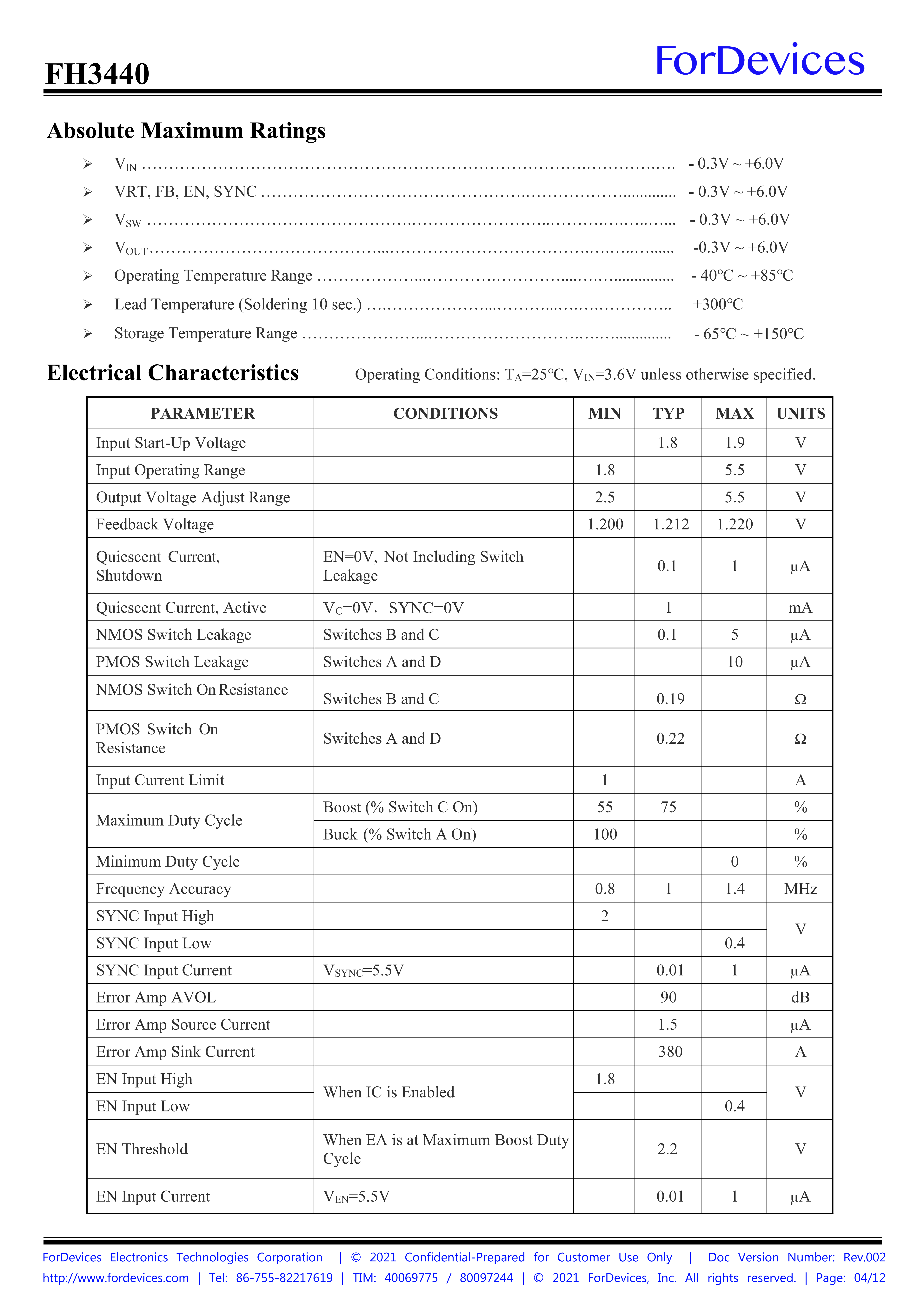

      电气特性：

      ●  可利用高于、低于或等于输出的电压进行固定频率操作

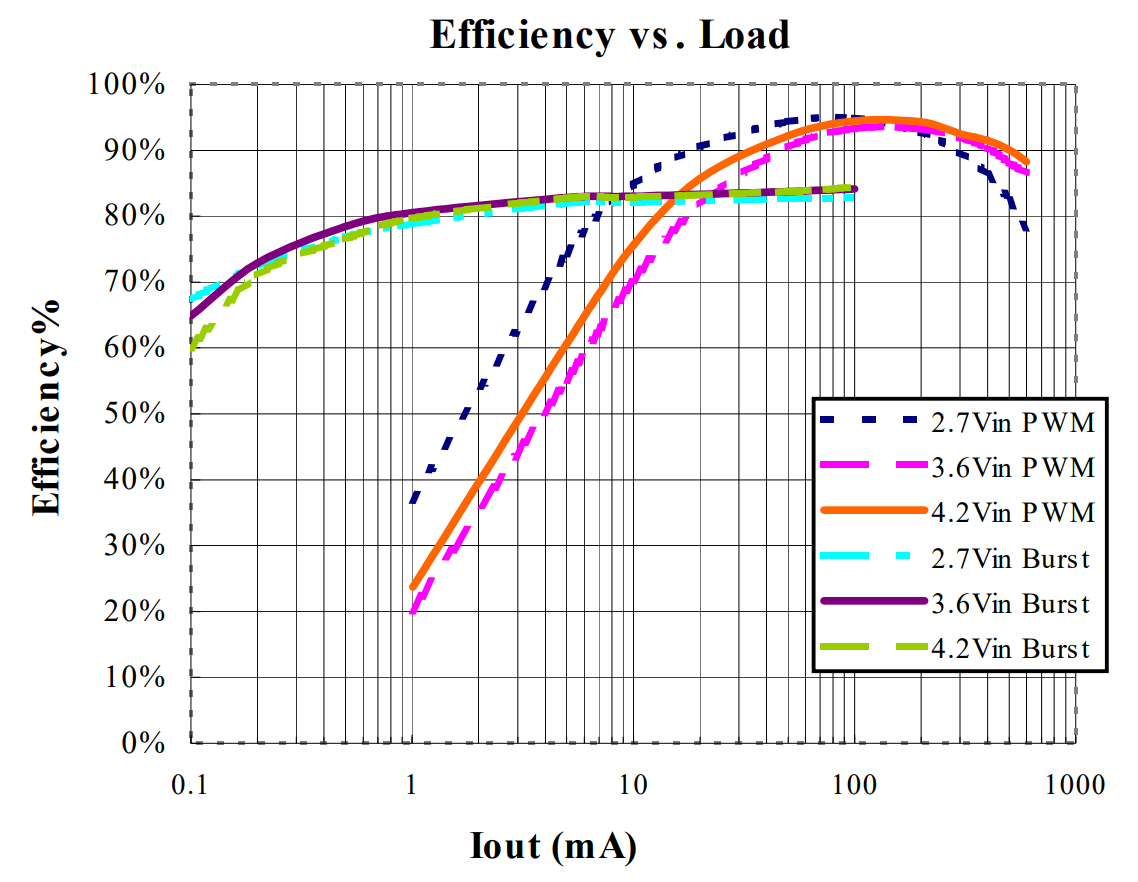

      ●  效率可达95%

      ●  高达600mA连续输出电流

      ●  无需外置二极管

      ●  输入电压：2.5~5.5V

      ●  开关频率300kHz~1.5MHz可设置

      ●  使能控制功能，增加电路可靠性

      ●  静态电流低至：1.0uA

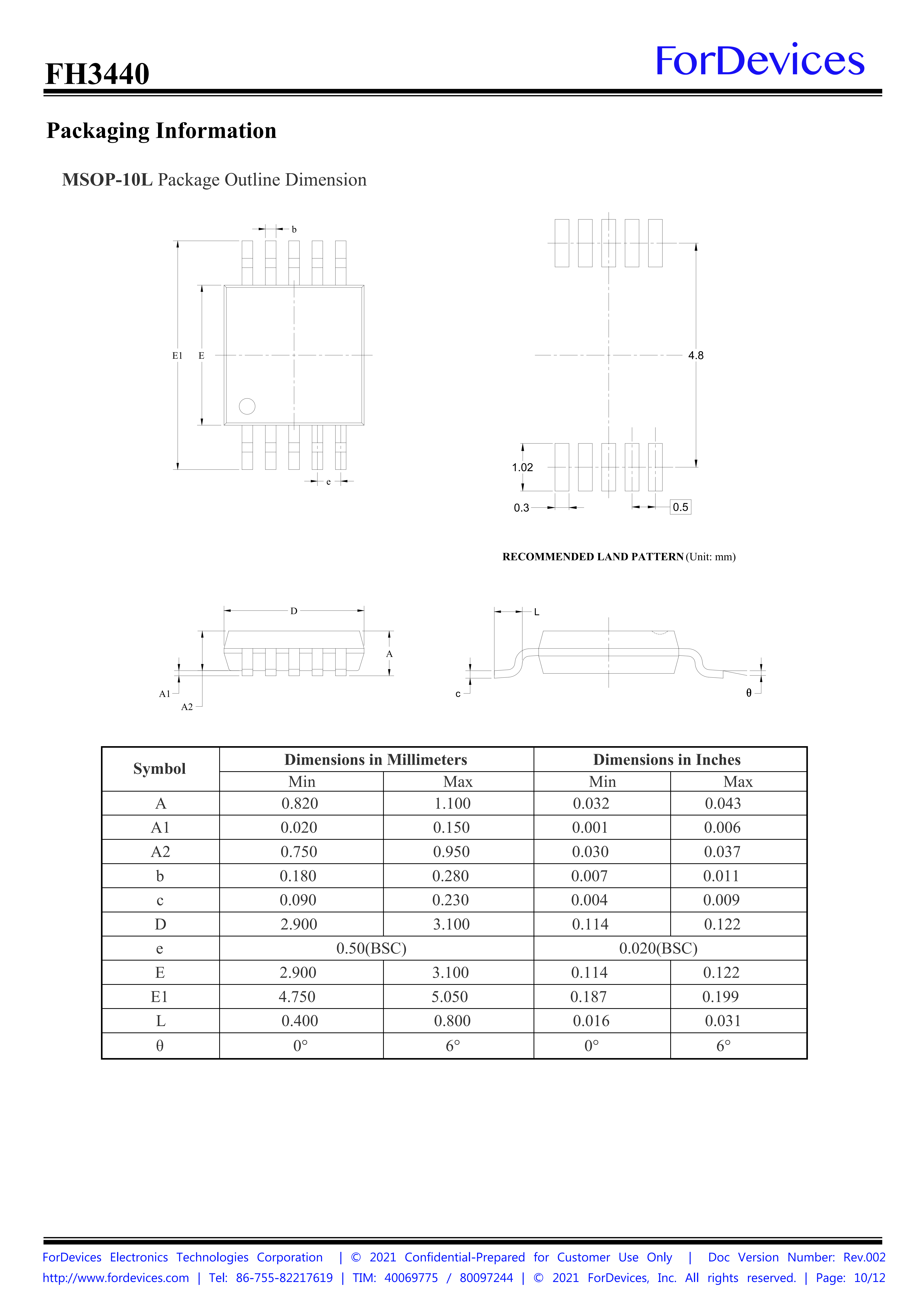

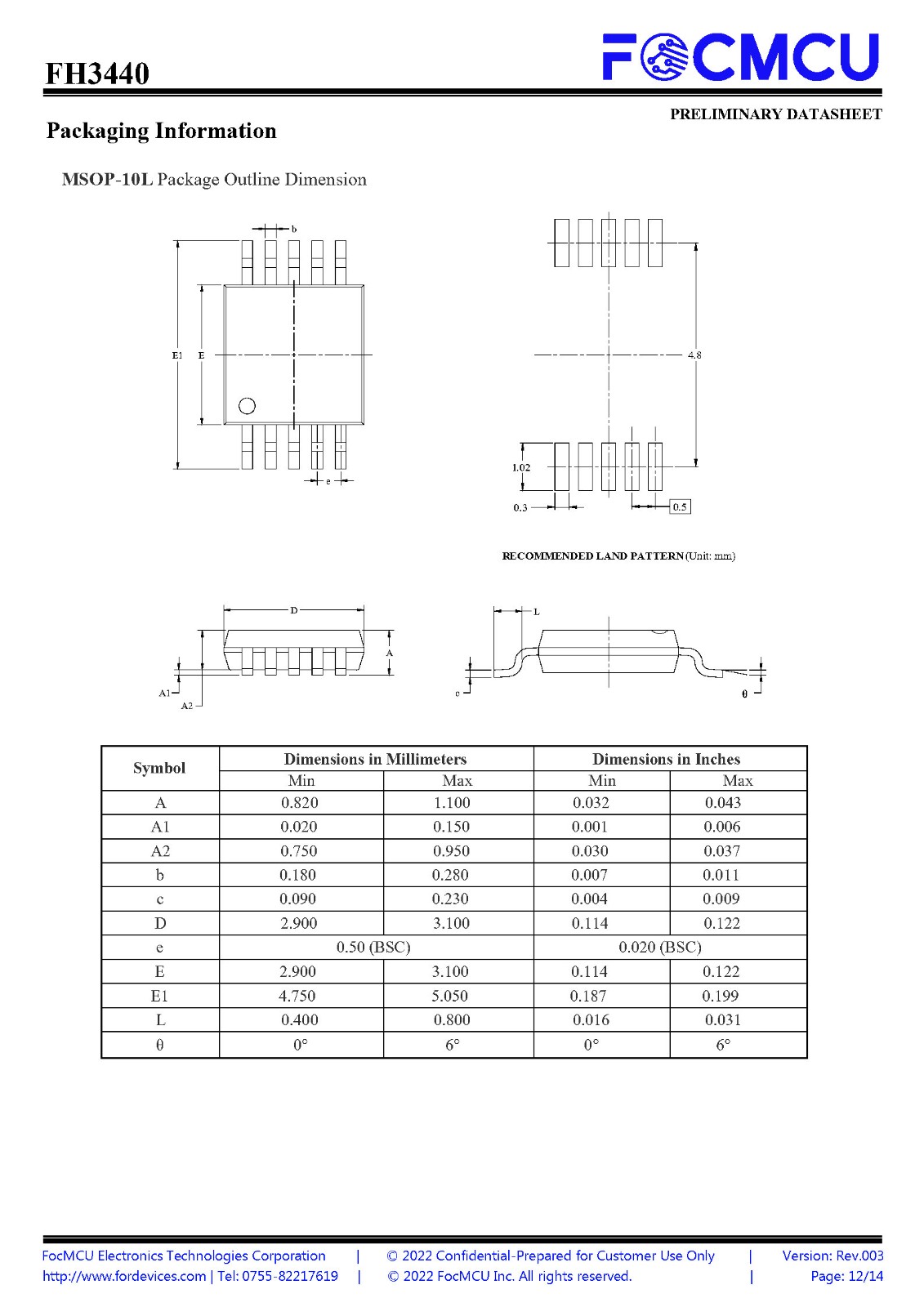

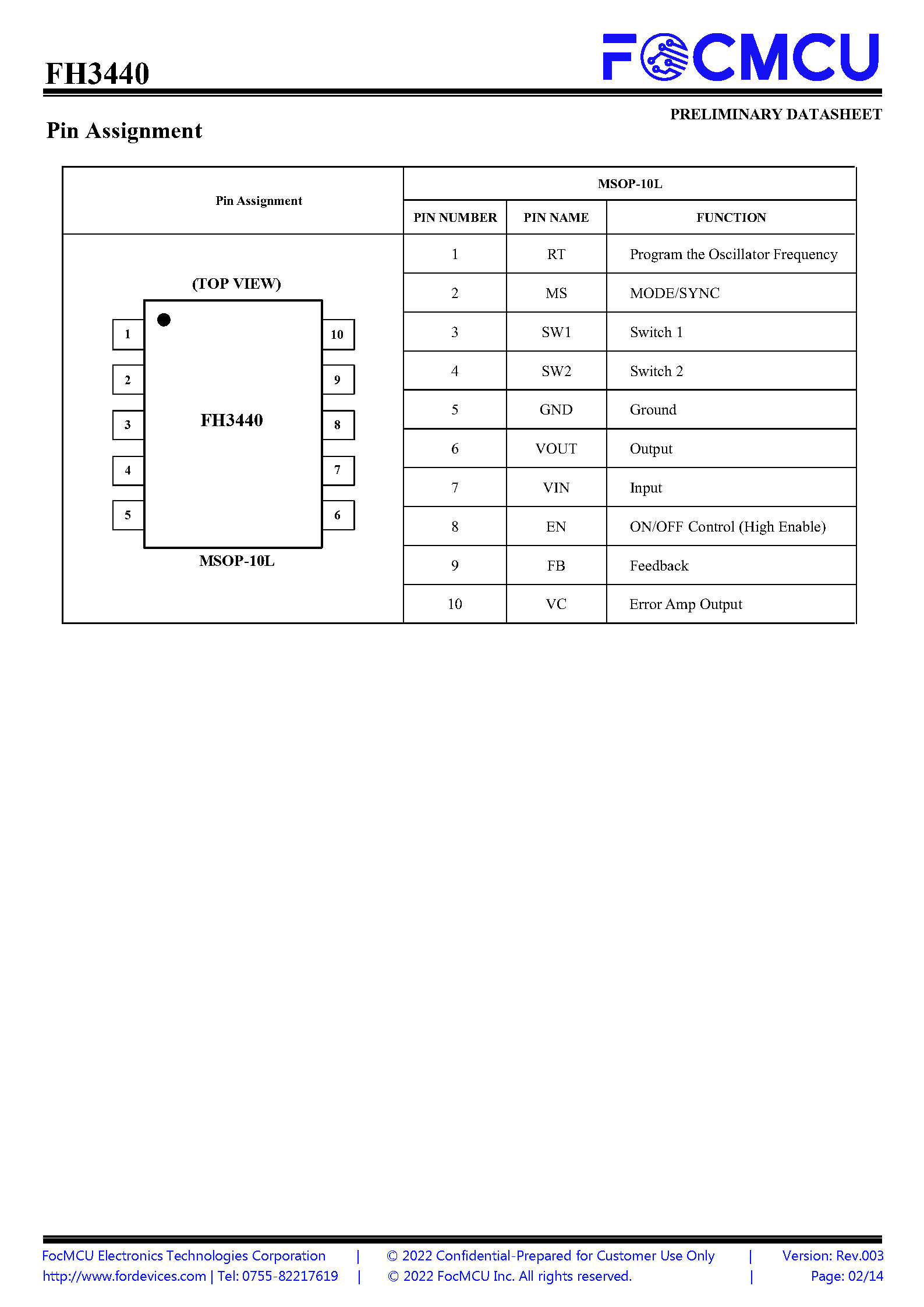

      ●  封装：MSOP-10L

      ●  完美兼容：LTC3440
