FH4056A/FH4056H 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的 ESOP-8L/DFN2*2-8L 封装与较少的外部元件数目使得 FH4056A/FH4056H 成为便携式应用的理想选择。

        FH4056A/FH4056H 可以适合 USB 电源和适配器电源工作。

       由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。

       充电电压: 4.20V/4.35V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 时，FH4056A/FH4056H 将自动终止充电循环。

       当输入电压（交流适配器或 USB 电源）被拿掉时， FH4056A/FH4056H 自动进入一个低电流状态，将电池漏电流降至 2.0uA 以下。FH4056A/FH4056H 在有电源时也可置于停机模式，以而将供电电流降至 55.0uA。

       FH4056 的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的 LED 状态引脚。

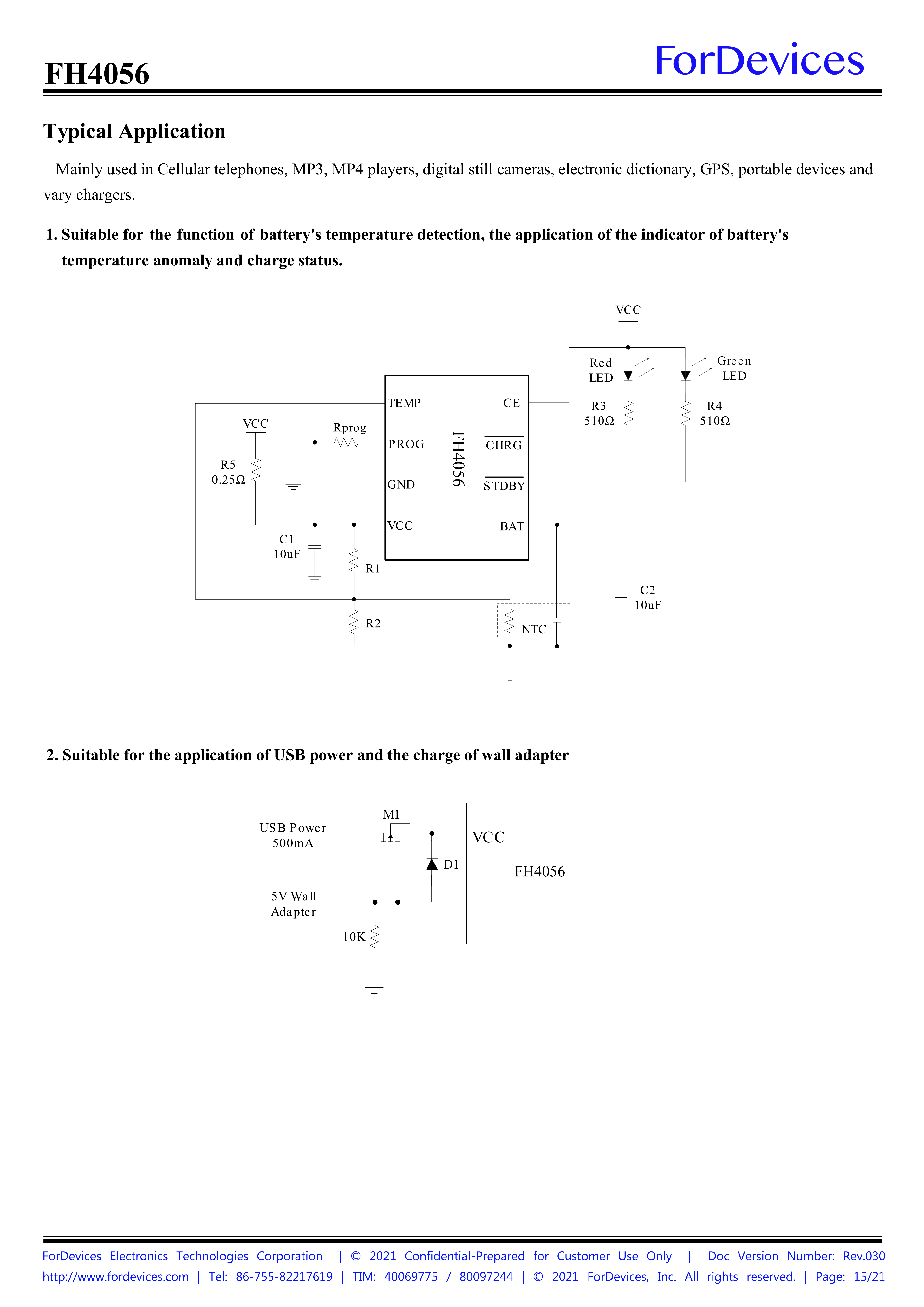

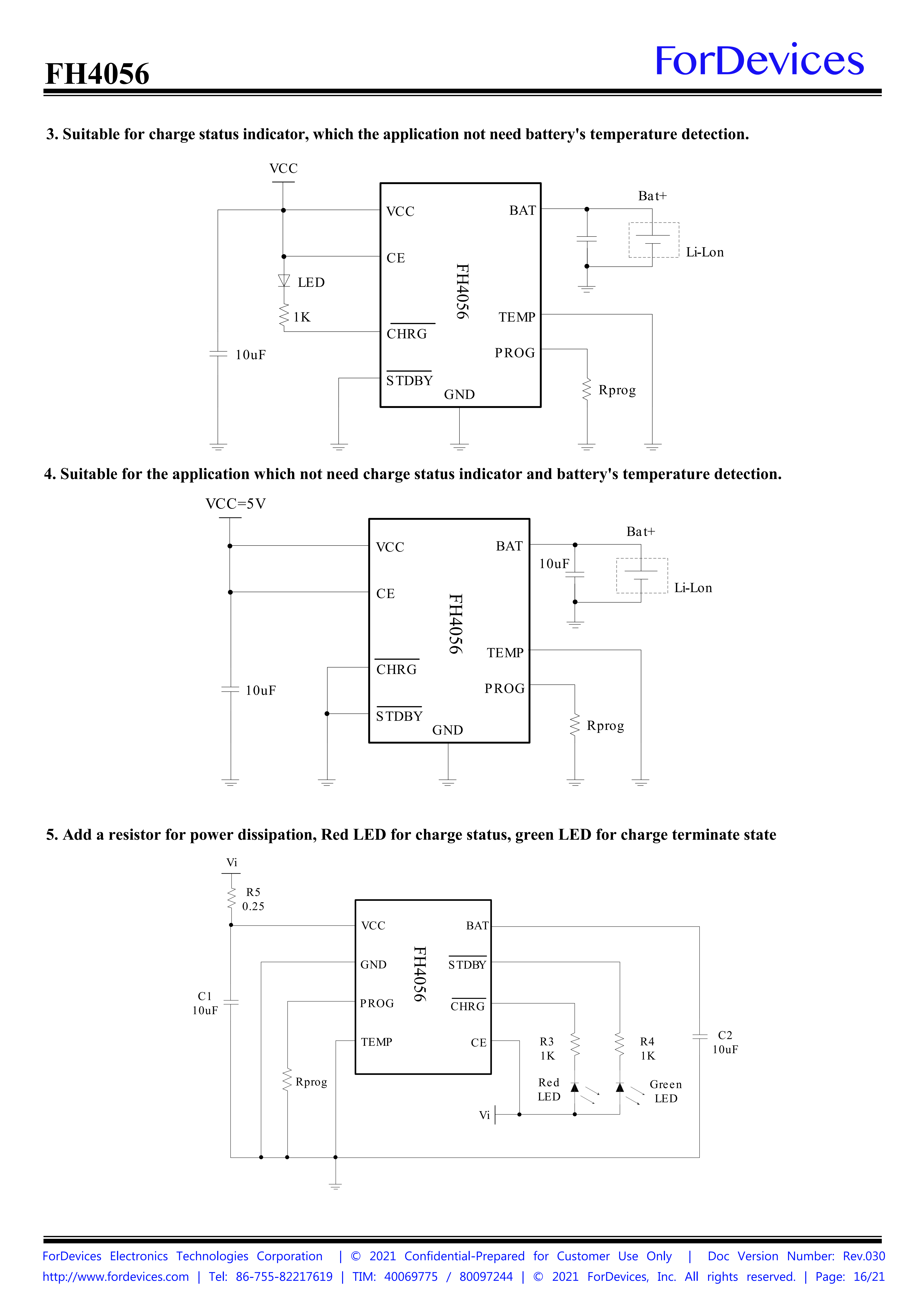

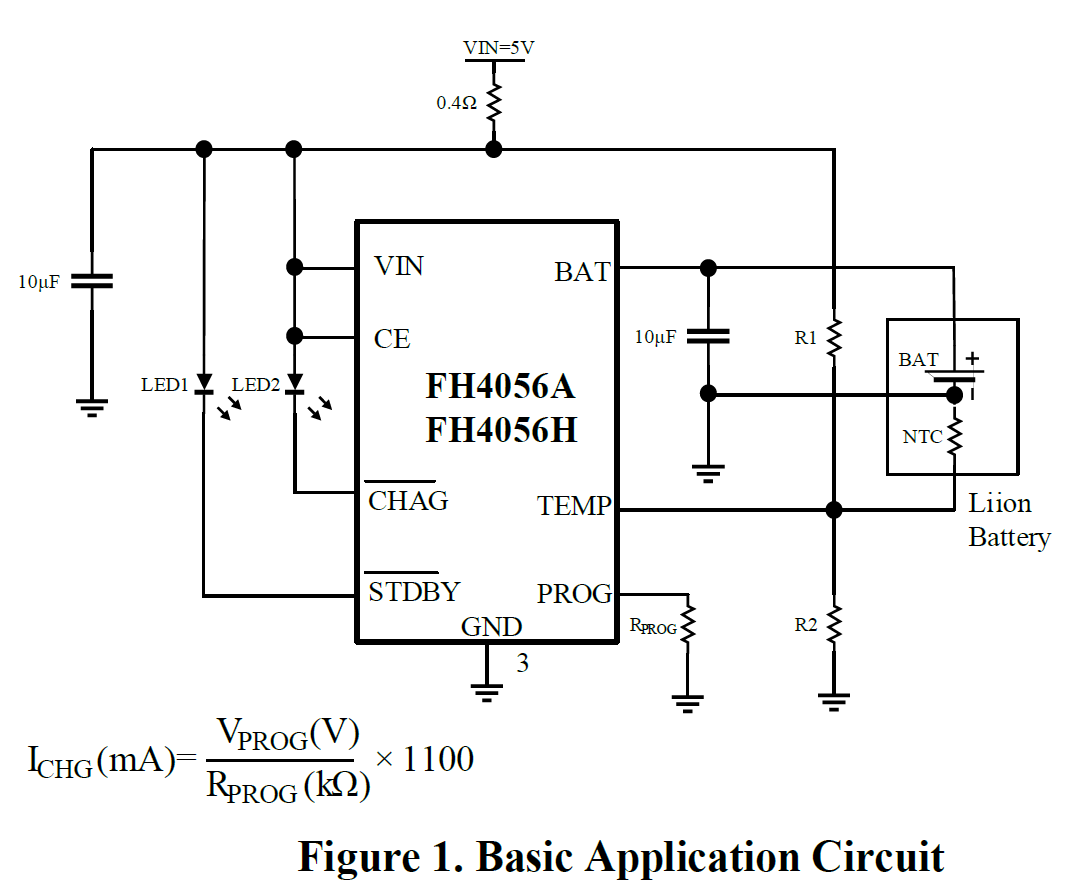

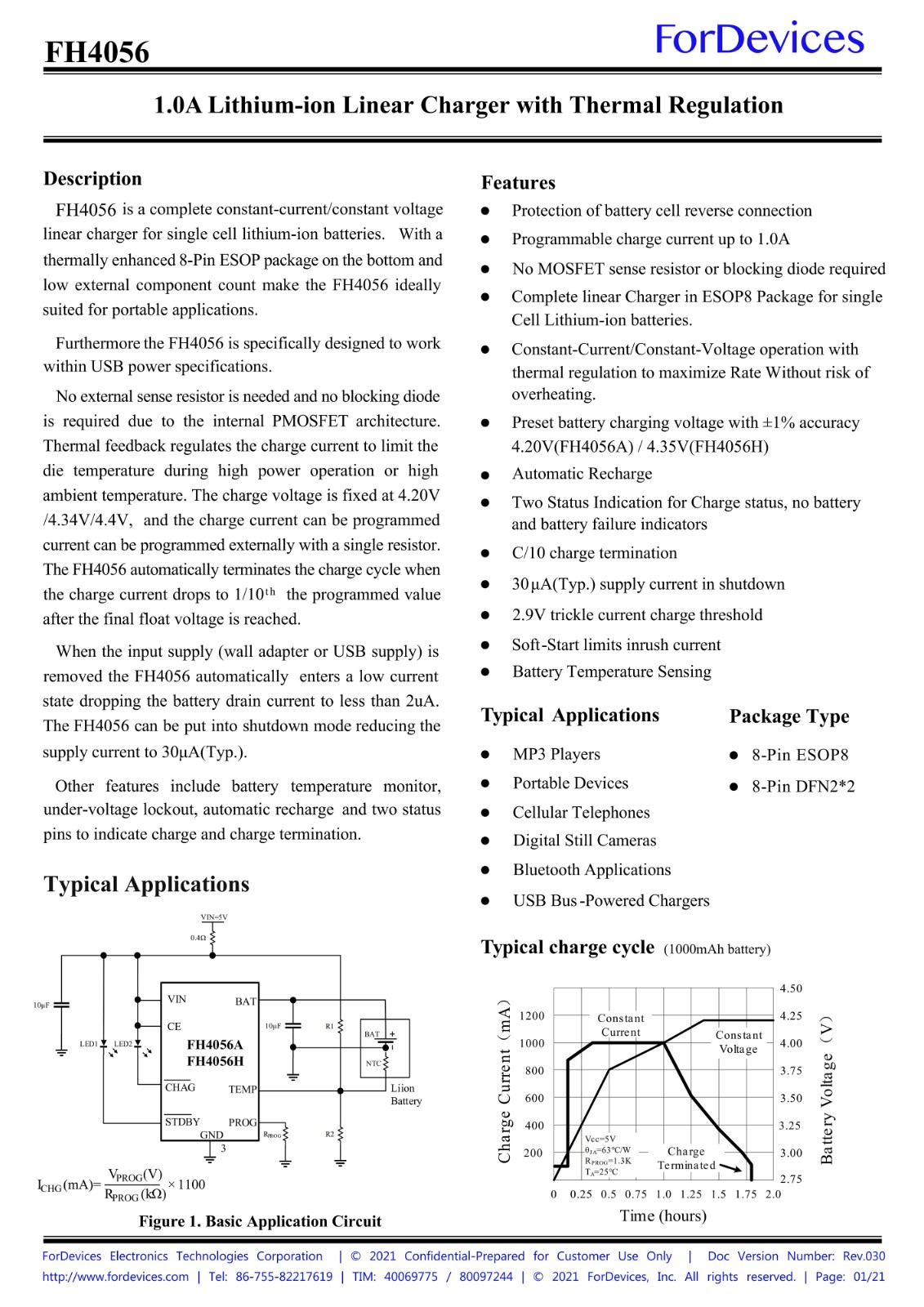

      典型应用电路

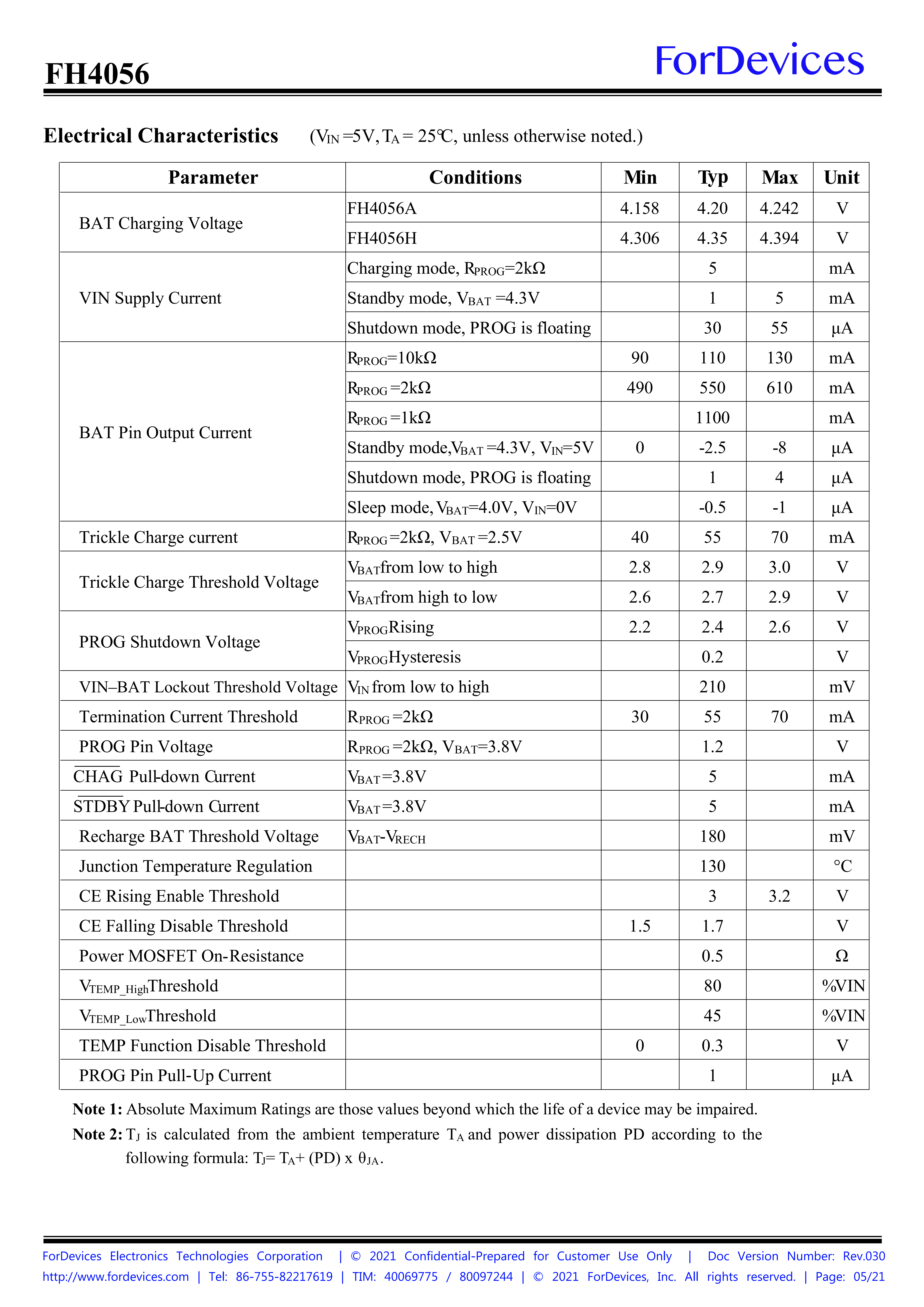

       电气特性：

       ●   FH4056单节锂离子电池恒压恒流充电管理IC

       ●   无需MOSFET，检测电阻或隔离二极管

       ●   防电池反接保护功能

       ●   可编程充电电流可达1.0A

       ●   恒流恒压切换，内部热反馈保护功能

       ●   固定充电截止电压：4.2V/4.34V/4.4V(可选)

       ●   C/10 终止充电

       ●   自动再充电功能

       ●   充电状态双输出，无电池和故障状态显示

       ●   电池温度监测功能(NTC)

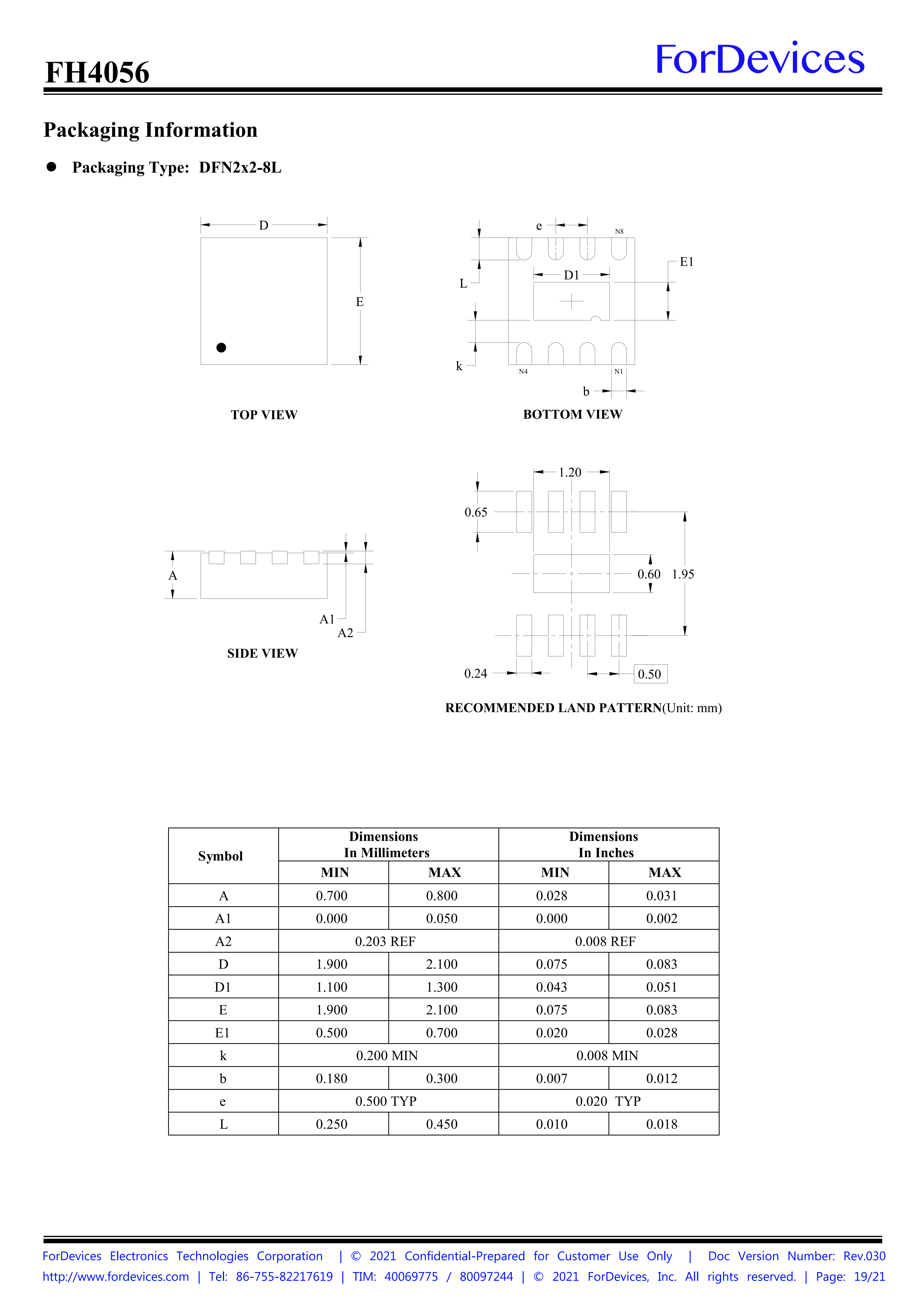

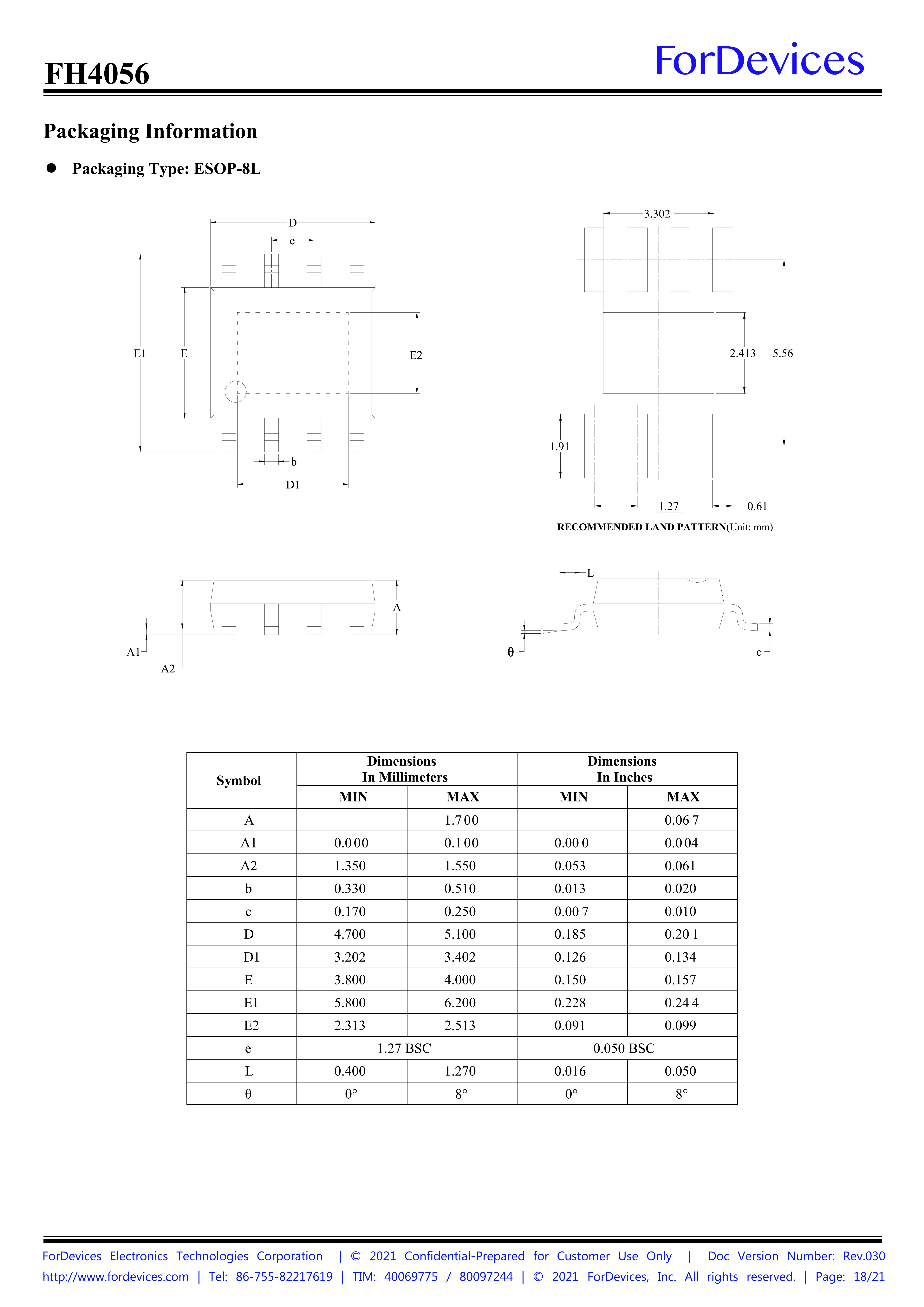

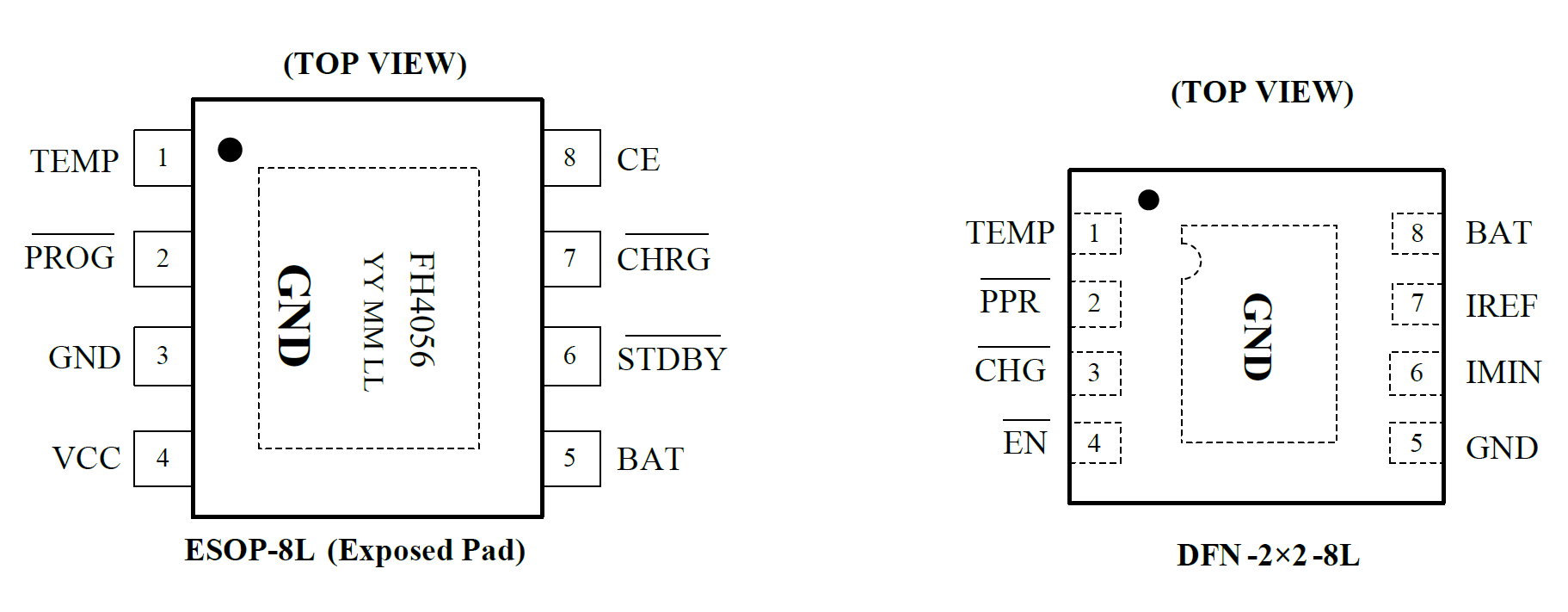

       ●   封装：ESOP-8L（有散热PAD）｜DFN2*2-8L

       ●   兼容：xx4056
