FH3440D｜2.5MHz/1.7MHz开关频率、1.0A输出、同步整流降压/升压

Buck-Boost电路应用简介

Buck-Boost电路作为一种能够升降压的电源管理电路，在多种应用中发挥着至关重要的作用。它不仅能够适应宽范围的输入电压，还能够为负载提供稳定的输出电压，因此在太阳能系统、风能系统、汽车电子、电池管理系统等领域中得到了广泛应用。

Buck-Boost电路的工作原理

Buck-Boost电路是一种既能升压又能降压的电源转换器，它结合了Buck电路和Boost电路的特点。其基本原理是，通过开关管的周期性通断，改变电感中电流的方向和大小，从而实现电压的升降。

基本结构

Buck-Boost电路主要由开关管（如MOSFET）、电感、二极管和电容组成。其中，开关管负责控制电路的通断，电感用于储存和释放能量，二极管作为续流管，电容则用于平滑输出电压。

工作过程

当开关管导通时，输入电压通过电感向电容充电，同时为负载提供能量；当开关管截止时，电感释放能量，通过二极管向电容和负载供电。通过改变开关管的通断时间比例，即占空比，可以实现输出电压的升高或降低。具体来说，当占空比大于0.5时，电路工作在升压模式；当占空比小于0.5时，电路工作在降压模式。

Buck-Boost电路的应用场景

由于Buck-Boost电路具有升降压的特性，它广泛应用于输入电压范围宽、输出电压需求多变的电子设备中。

FH3440D｜2.5MHz/1.7MHz开关频率、1.0A输出、同步整流降压/升压DC-DC

器件简述

FH3440D 是一款具有低静态电流的高效率升降压变换器，可在高于、低于或等于输出电压的输入电压下工作。该器件为输出电压在电池电压范围内的单节锂离子或多节碱性电池供电产品提供电源解决方案。

FH3440D 具有两个内部同步整流器，以实现高效率；它不需要外部肖特基二极管。内部固定频率（2.5MHz/1.7MHz两种可选）操作提供了简单的后置滤波，并允许使用小型电感器和电容器。其固定开关频率和集成低RDS(ON) N 沟道与P 沟道 MOSFET 最大限度地减小了解决方案的占板面积，同时保持高效率。

在低负载电流下，转换器进入节能模式以在宽负载范围内保持高效率。节能模式可能被禁用，迫使FH3440D 以PWM模式运行。对于变频省电模式可能引起干扰的其他低噪声应用，通过逻辑控制输入 MODE 引脚实现在所有负载条件下强制采用固定频率 PWM 操作。

FH3440D 可在 2V 至 5.5V 的输入电压下工作，并提供1.5V 至 5V的可调输出电压。在 2.7V 至 5.5V 的输入范围内，它可在 3.3V 的输出电压下为负载提供最大 1A 的电流。

FH3440D 非常适合单电池应用。它也适用于三电池碱性、镍氢或镍镉应用。关闭模式使设备处于待机状态，将静态电源电流降至1μA以下。

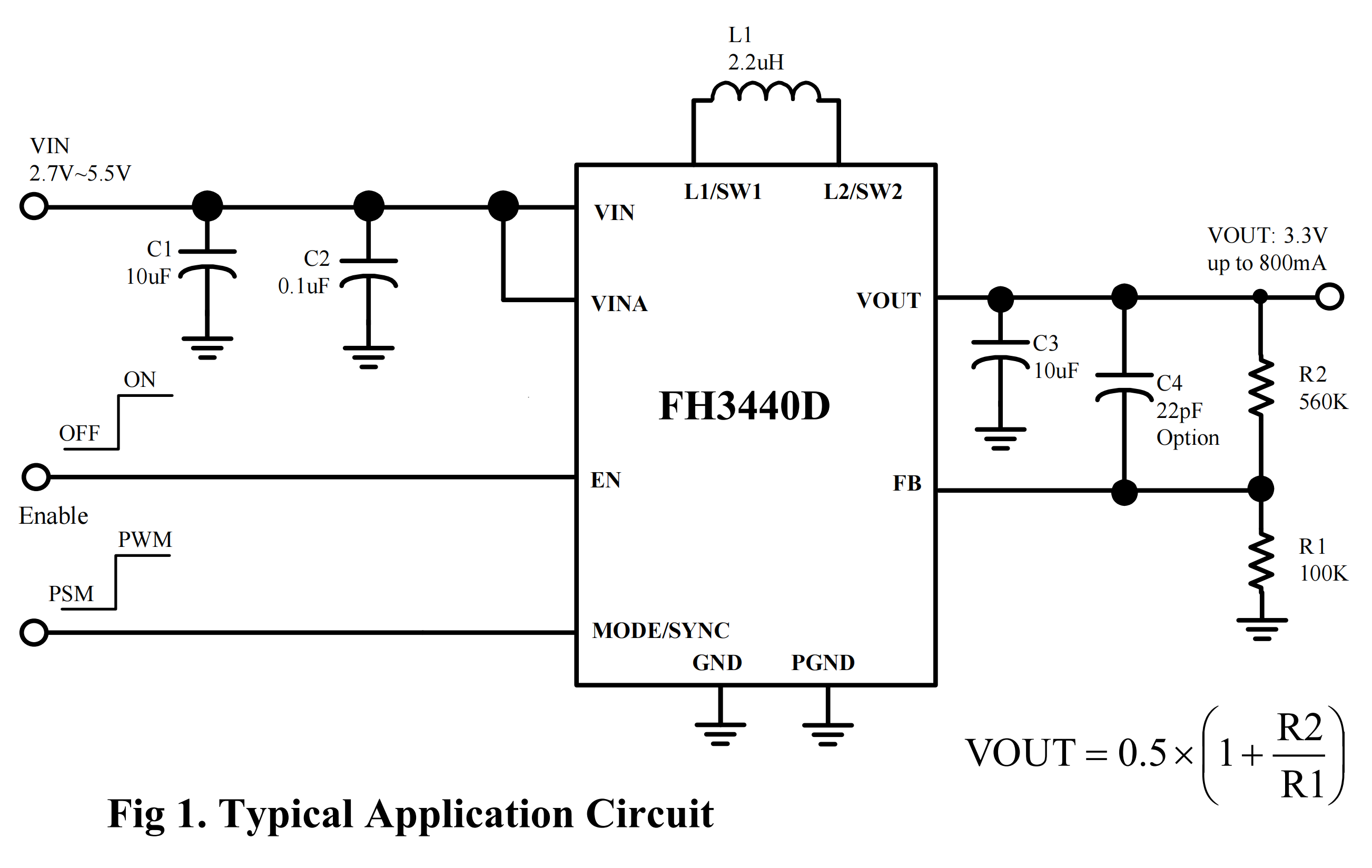

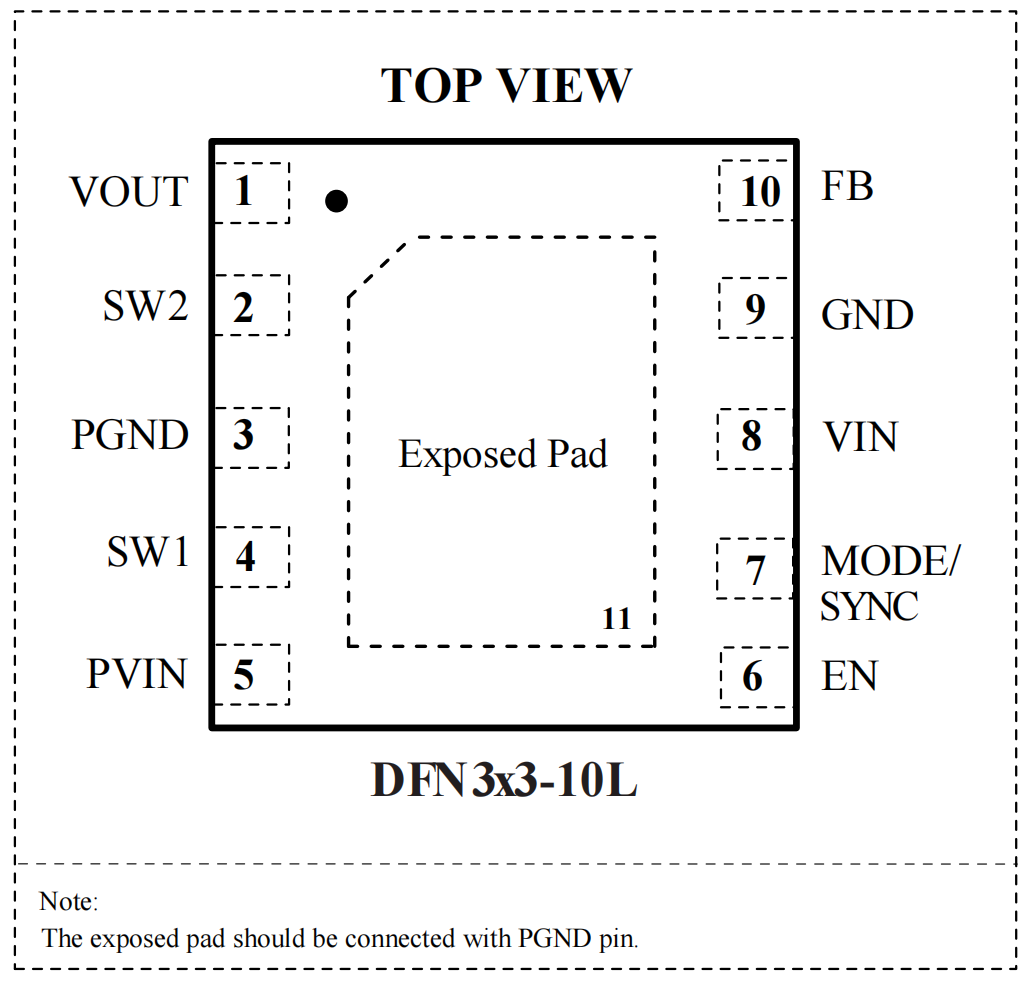

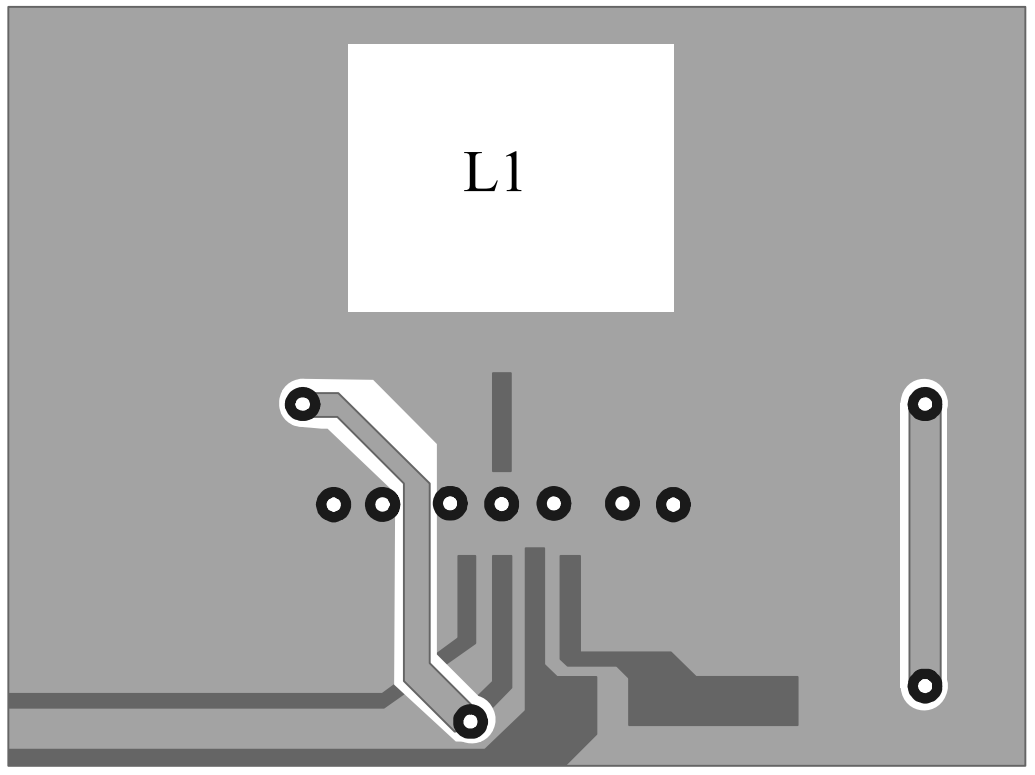

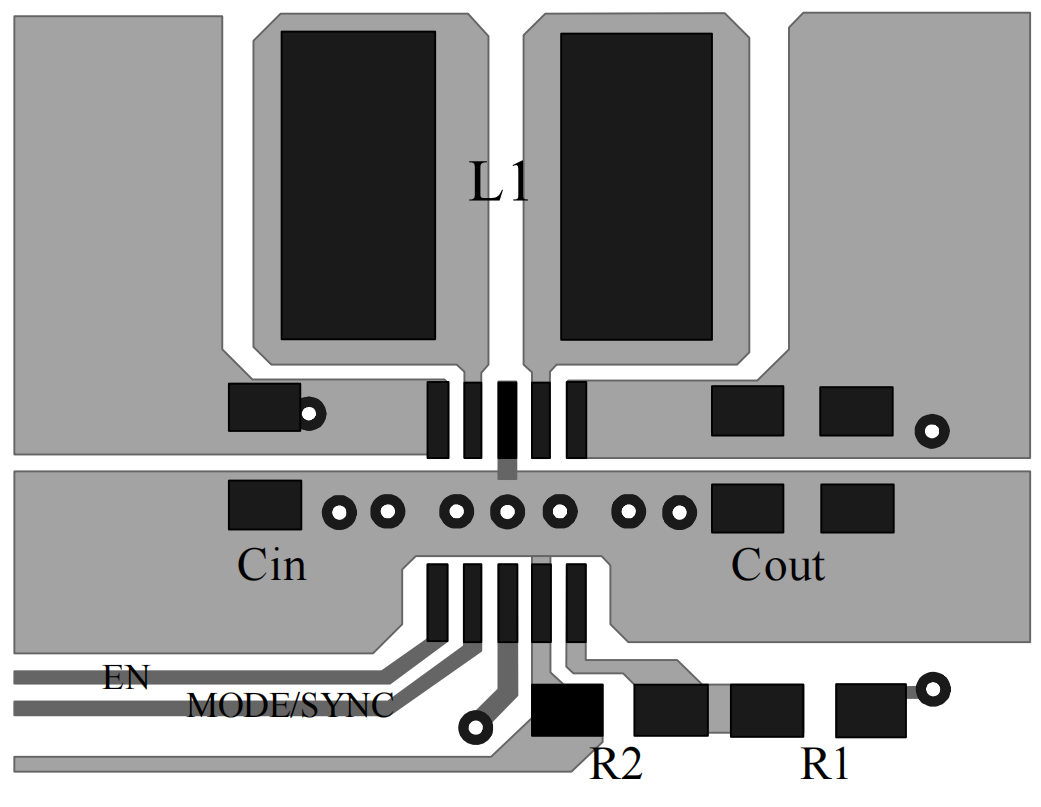

FH3440D 的其他功能包括内部软启动、内部补偿、短路保护、电流限制和过温保护。该设备封装在尺寸为3 mm x 3 mm的10引脚DFN封装中。

电气特性

● 输入电压高于、低于或等于输出的调节输出

● 1.0A降压模式下3.3伏的输出电流（VIN=3.6伏至5.5伏）

● 升压模式下3.3V时输出电流高达800mA（VIN>2.8V）

● 固定和可调输出电压选项，从1.8V到5.5V

● 单个电感器

● 2.5V至5.5V输入电压范围

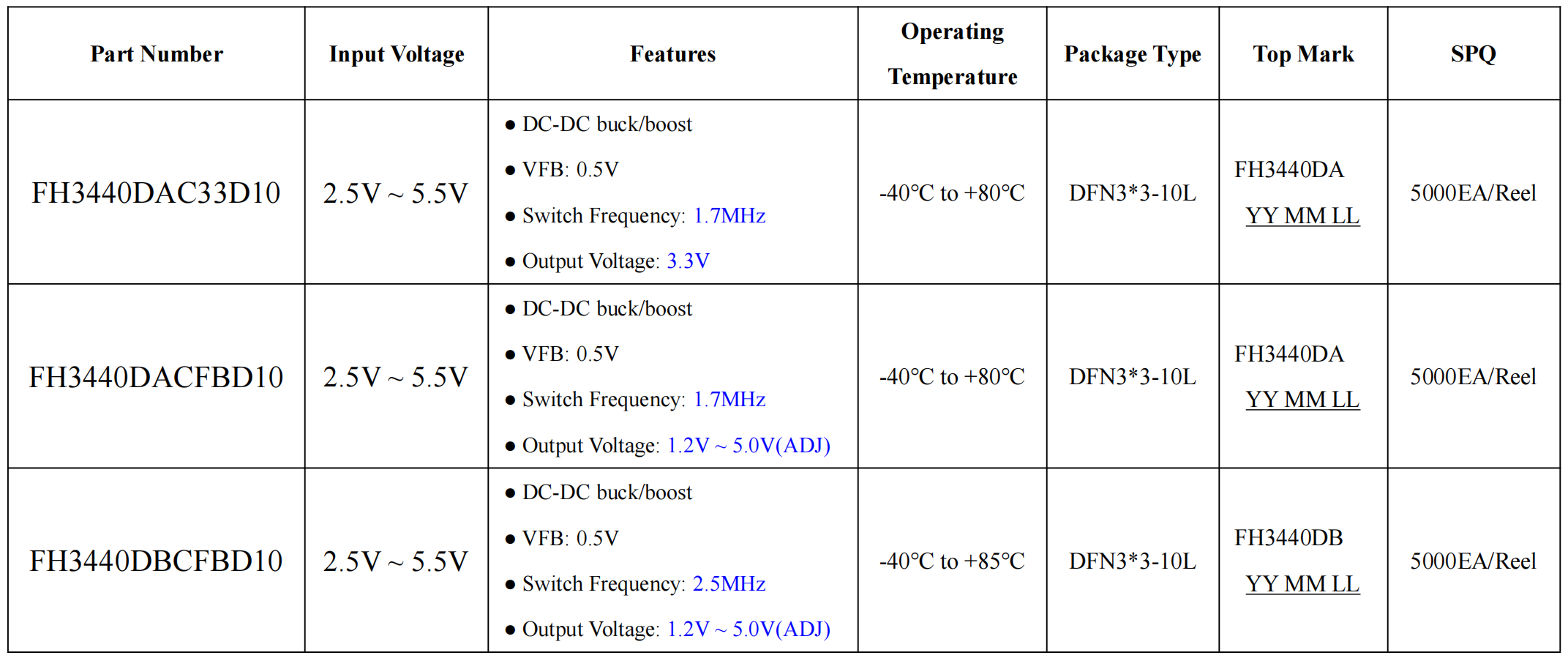

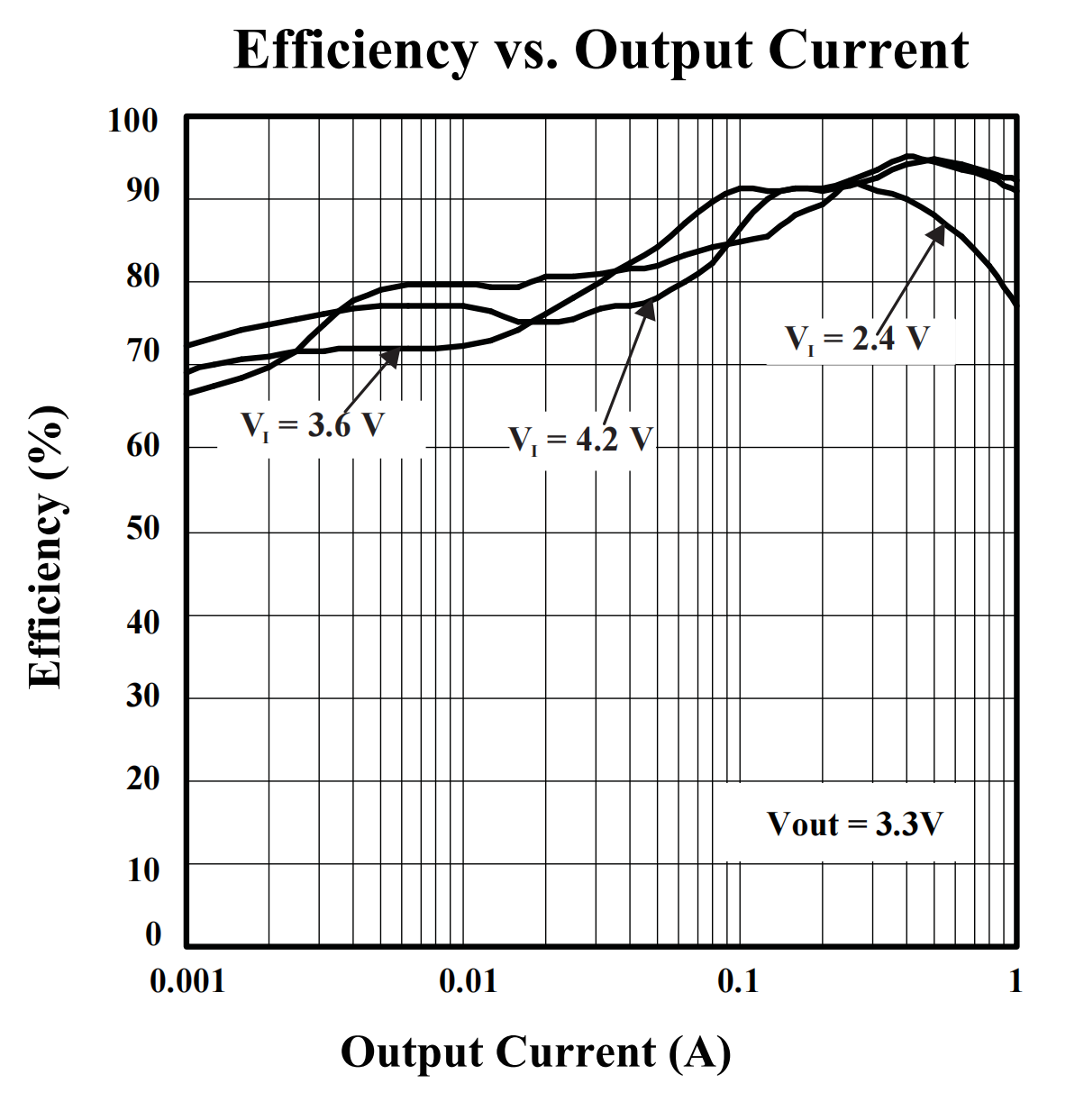

● 效率高达95%
