RTC实时时钟IC：FH8563  （内置64字节RAM、32K输出、内置温度补偿、时钟精度调整寄存器）
器件概述
        FH8563是一种具有标准IIC接口的实时时钟芯片,CPU可使用该接口通过6位地址寻址来读写片内64字节寄存器的数据(包括时间寄存器、报警寄存器、控制寄存器、通用SRAM寄存器)。

        FH8563内置单路定时/报警中断输出,报警中断时间最长可设至100年；内置时钟精度数字调整功能，可以在很宽的范围内校正时钟的偏差(-189ppm～+189ppm,分辨率3.05ppm),并通过外置的温度传感器可设定适应温度变化的调整值，实现在宽温范围内高精度的计时功能 ；具有独立的32.768hz方波脉冲输出脚。

        该芯片可满足对实时时钟芯片的各种需要，为工业级产品，是在选用实时时钟IC时的理想选择。

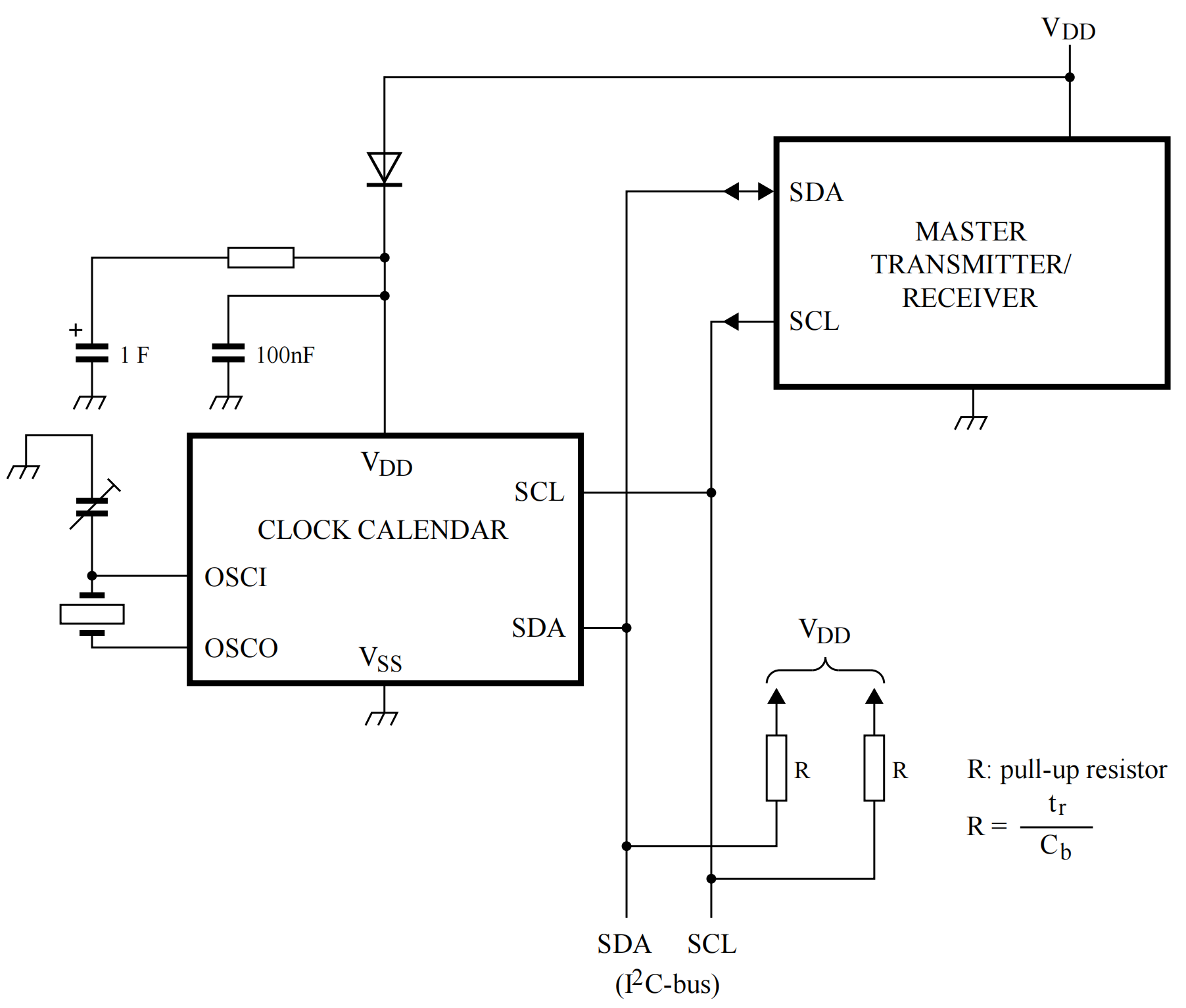

应用电路

电气参数

● 低功耗： 1.0μA 典型值(VDD=3.0V，Ta=25℃）

● 工作电压：1.8～5.5V，工作温度：-40℃～+85℃

● 标准IIC总线接口方式,最高速度400KHz(4.5V～5.5V)

● 年、月、日、星期、时、分、秒的BCD码输入/输出,并可通过独立的地址访问各时间寄存器

● 闰年自动调整功能(从2000年～2099年)

● 可选择12/24小时制式

● 内置年、月、日、星期、时、分、秒共7字节的报警数据寄存器及1字节的报警允许寄存器。

● 内置44字节通用SRAM寄存器可用于存储用户的一般数据

● 三种中断均可选择从INT脚输出,并具有两个中断标志位

● 可设定并自动重置的单路报警中断功能（时间范围最长设至100年）,年、月、日、星期、时、分、秒报警共有96种组合方式，并有单事件报警和周期性报警两种中断输出模式

● 周期性频率中断输出:从32768Hz～1/16Hz……1秒共十五种方波脉冲

● 具有独立的、可控的32768HZ方波脉冲输出脚32K

● 自动重置的8位倒计时定时器,可选的4种时钟源（4096Hz、64Hz、1Hz、1/60Hz）

● 内置时钟精度数字调整功能，可通过程序来调整走时的快慢。用户采用外置的温度传感器，设定适应温度变化的调整值，可实现在宽温范围内高精度的计时功能

● 内置IIC总线0.5秒自动复位功能(从Start命令开始计时),保证时钟数据的有效性及可靠性,避免IIC总线挂死问题

● 内置三个时钟数据写保护位, 避免对数据的误写操作，可更好地保护时钟数据

● 内置上电复位电路及指示位

● 内置电源稳压,内部计时电压可低至1.5V

● 芯片管脚抗静电(ESD)>4000V

● 采用 CMOS 低功耗制造工艺

● 软件与ForDevices的FH1307/PCF8563/**8563完全兼容

● 封装结构：SOP-8L、MSOP-8L、DFN2*2-8L(可预购)

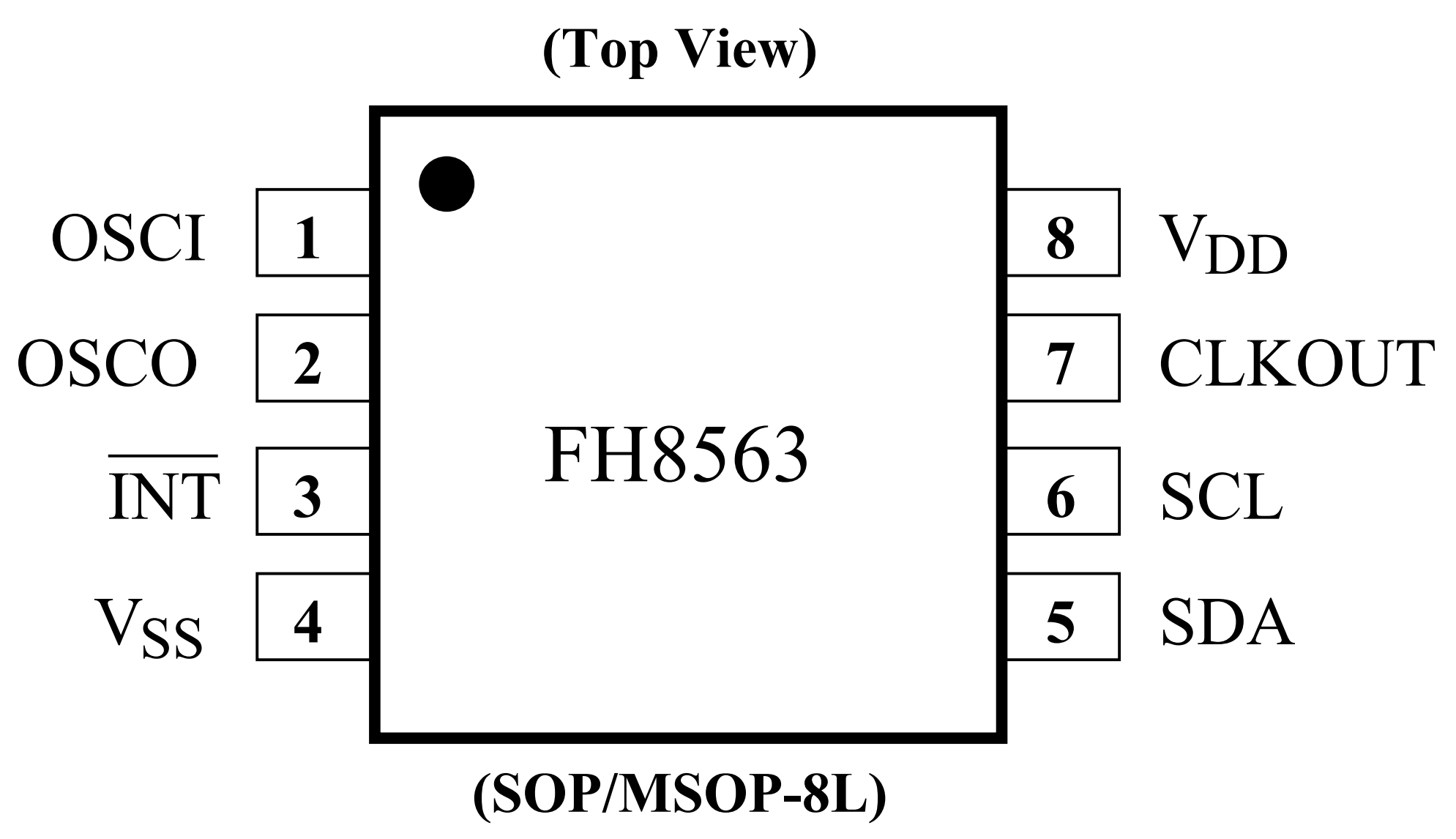

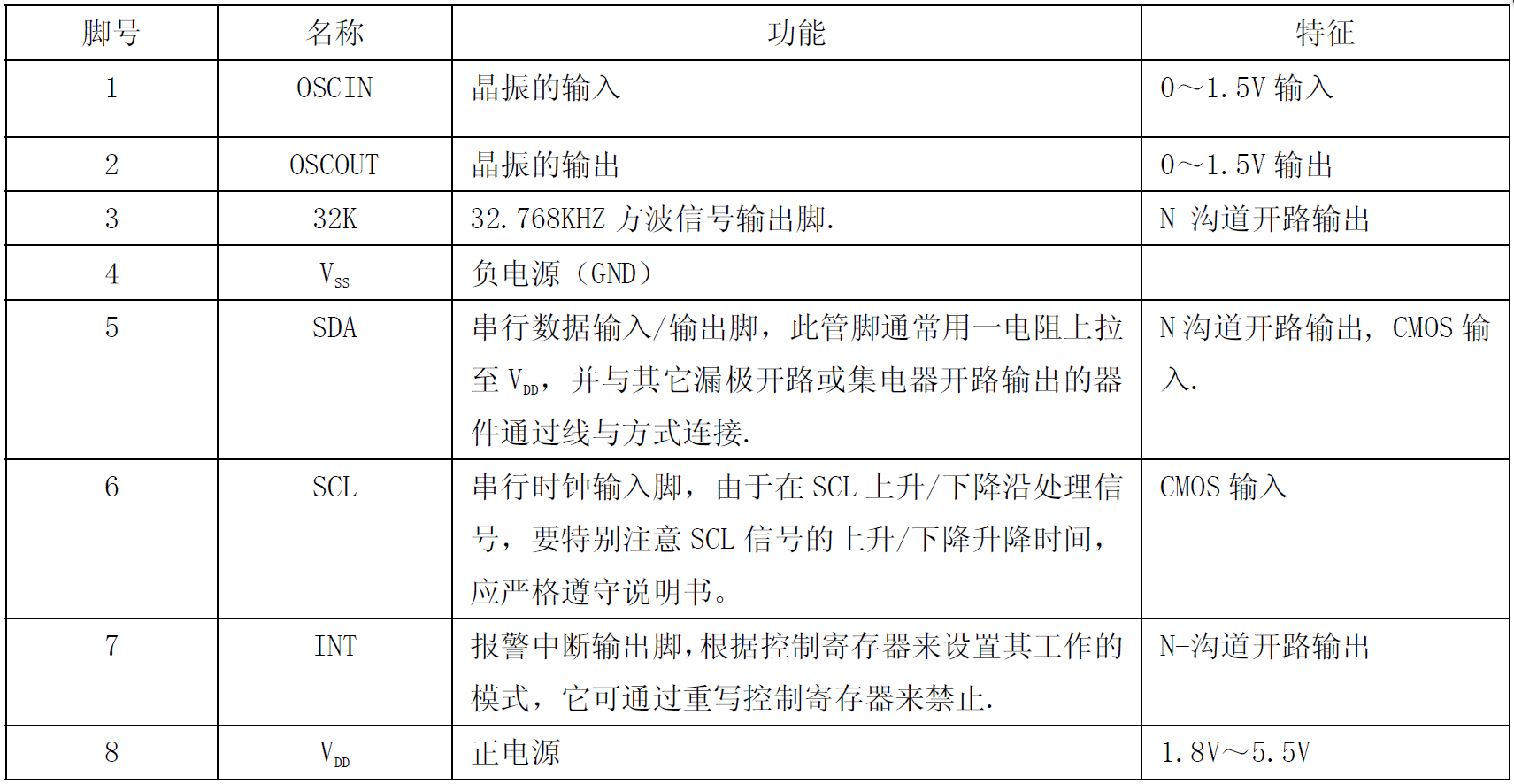

引脚功能

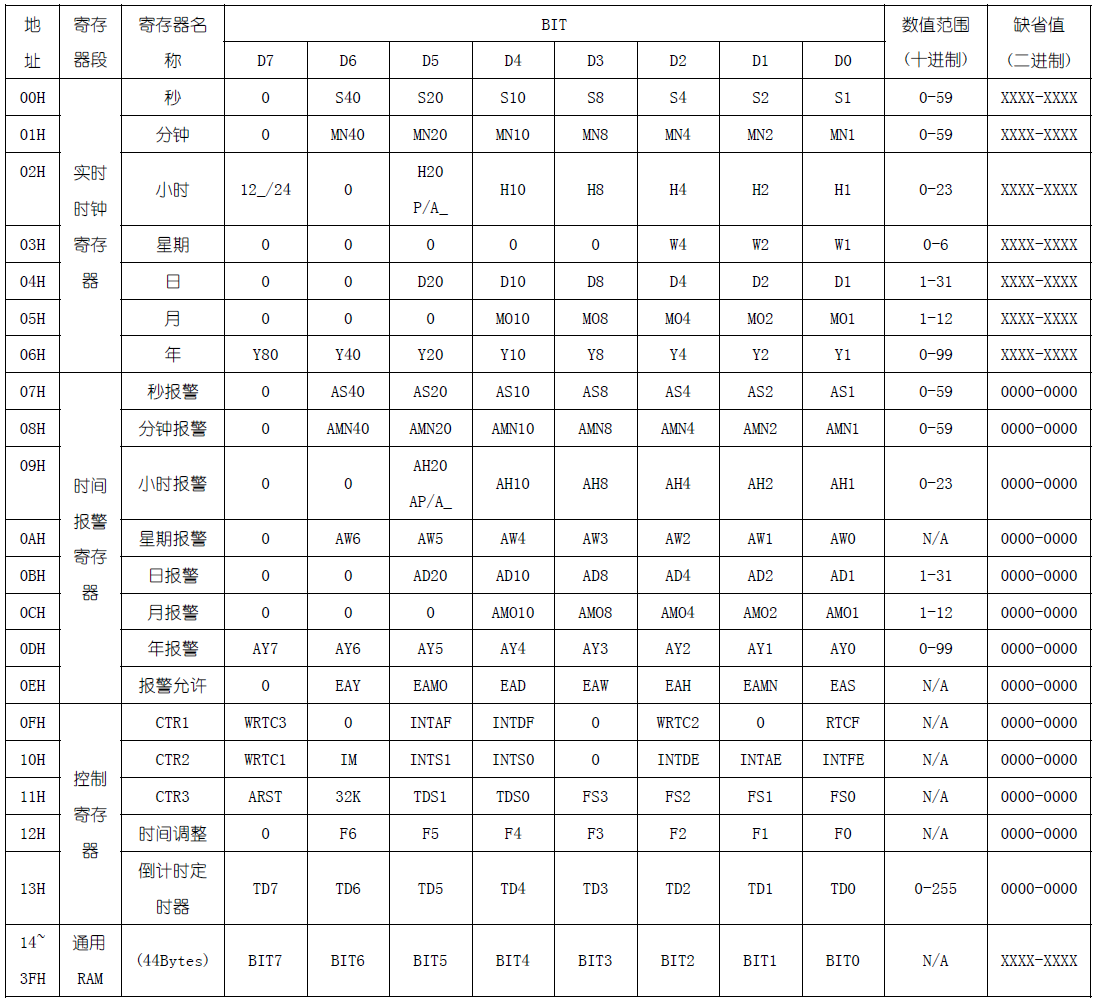

寄储器列表

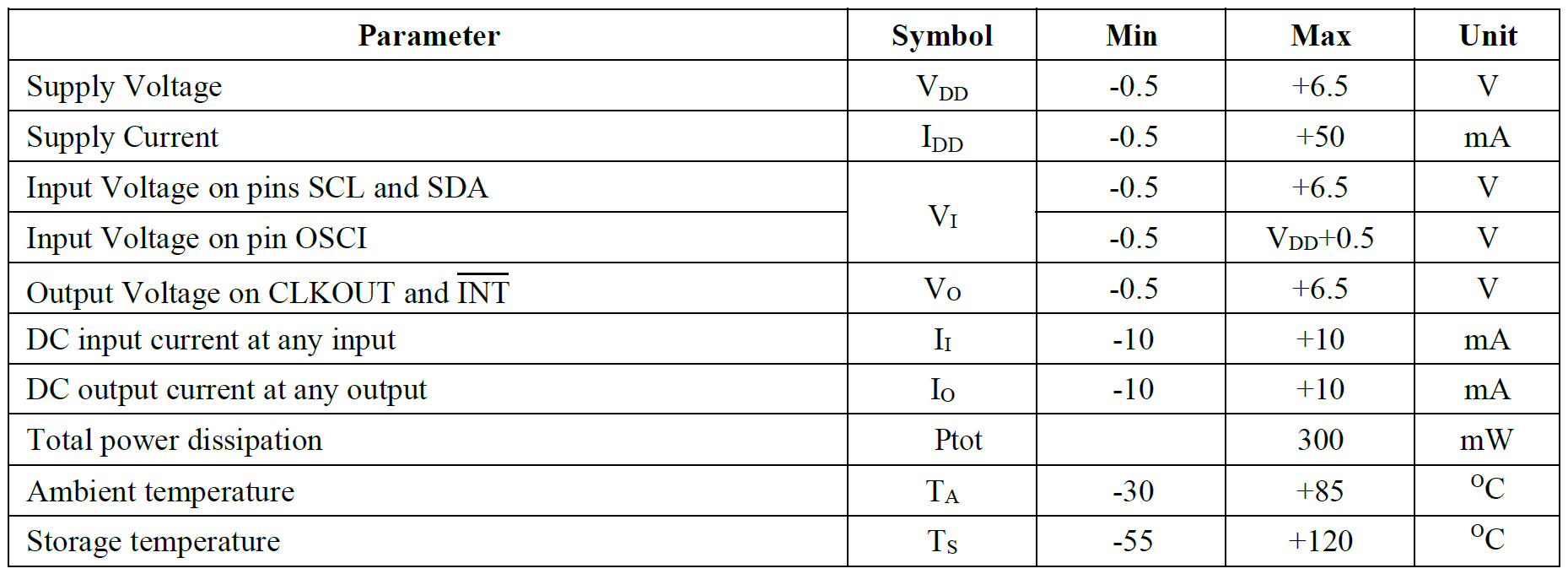

极限参数

应用领域

● MP4、电子书、MID、TV-BOX

● 税控产品，计价设备，汽车行驶记录仪表、GPS、医疗设备

● 儿童学习机、***机、万年日历、显示屏、广告机

● 安防监控类终端

● 传真机、POS 设备、移动终端

应用说明

（1） 应用电路图

          参考FH8563数据手册中所示

（2）外部晶振选型提示

         32.768Hz 晶振外配电容与晶振的负载电容CL 关系，如采用32.768Hz/6pF 的晶振，外配的两个电容值均可选择为7pF；如采用市面上一般的负载电容为12.5pF 晶振，则外配的两个电容值均可选择为14pF 左右。不过匹配电容器过大则功耗增加，所以晶振选型务必谨慎。

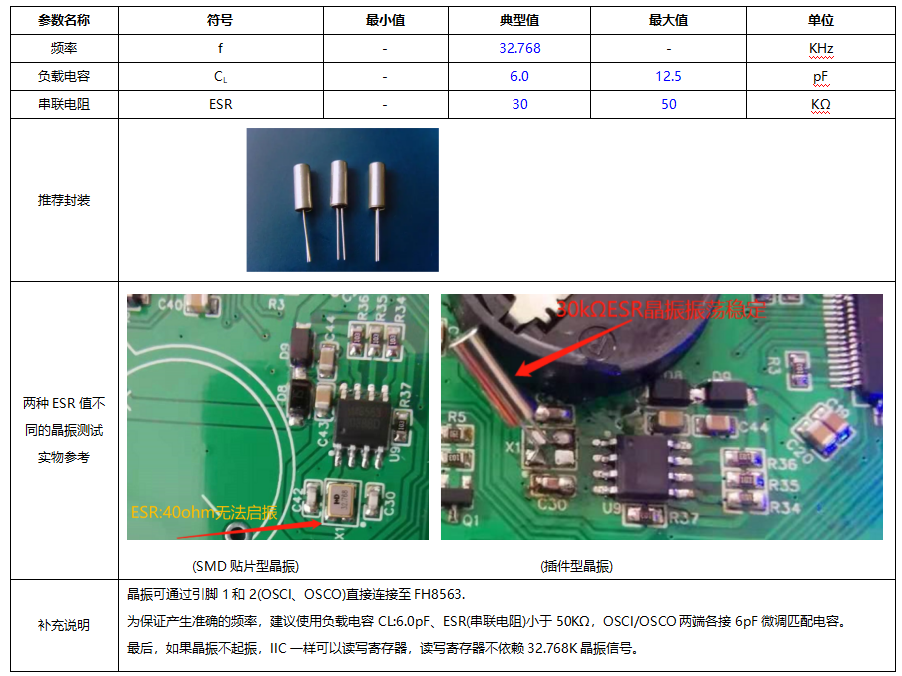

         晶体参数的要求如下（参考）：

（3）关于强干扰的处理:

        在强电源干扰的场合，可考虑在 FH8563 的 VDD 引脚（Pin 8）与主电源之间串200欧电阻、100uH磁珠，对地加104、22uF 的电容。

        针对如 GPRS 等高频无线发射模块应用的场合，请尽量将时钟电路远离这些无线干扰源。

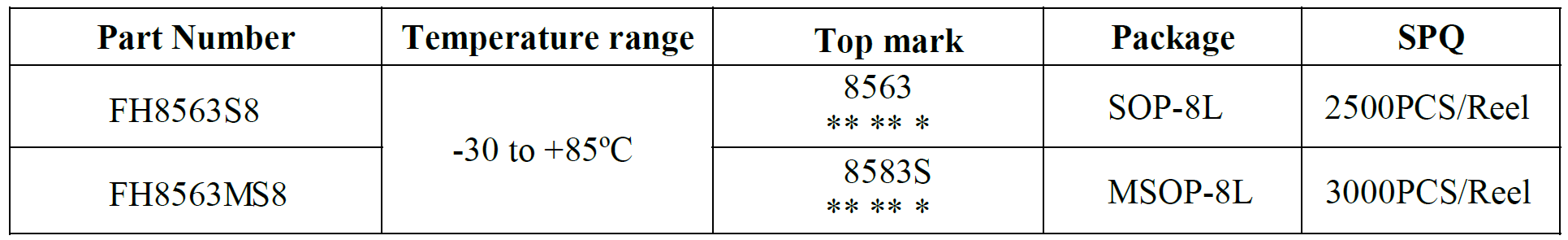

订购信息
