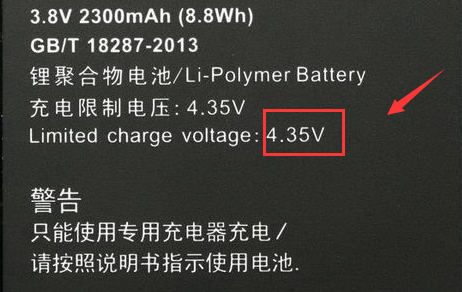

【4.35V高压锂电芯介绍】
高压电池是指电池电压比较相对于普通电池来说比较高的电池。单片锂电池的标称电压一般来说都是在3.7V左右，然后满电电压就为4.2V。满电电压超过4.2V的电池即可定义为高压锂电池。像大家不经常看到的4.35V高压锂电池就是这么一种。那么4.35V高压电池有什么好处呢？
这就要考虑电池的放电功耗是 P = V*I (实际随着放电电压下降，电池的总能量应该是是每个单位时间实际电压和电流乘积的积分）这里很明显就看到，提高最高截止电压可以增加电池的总放电能量。在实际应用中，只有部分锂离子可以被可逆地嵌入和喷出，实际能量密度约为167mAh/g（工作电压为4.35v）。提高工作电压可以显著提高能量密度。例如，将工作电压从4.2v提高到4.35v，可以使能量密度提高16%左右。
高压电池意味着高能量密度，高放电平台，相同的使用条件下，高压电池能放出更多的容量。所以其续航时间更长，动力也更强。 高压电池具有如下优点：
1、高能量密度，续航时间更长，比普通电池高达15%；
2、放电平台高且稳定，频繁使用并不影响电池的寿命；
3、相同倍率、尺寸情况下，电池能量密度提升15%左右；
4、倍率循环性能可满足300次之后保持原有80%的容量；
5、模拟实际使用进行可靠性实验测，可满足3年使用寿命，满足高低温、不同倍率需求动力行业应用；
6、具备大规模量产的能力，电芯一致性好。
高压电池（4.35V）和普通电池（4.2V）的区别
1. 额定电压不同
普通电池：充电截止电压通常为 4.2V，高压电池：充电截止电压达到 4.35V甚至更高
2. 能量密度差异
普通电池：由于其电压相对较低，在相同的电池体积和重量等条件下，存储的电能相对有限，能量密度处于常规水平。
高压电池：因为可以在更高的电压下工作，其在同等物理尺寸及重量情况下，往往能够储存更多的电能，也就是能量密度相对更高。
3. 内部材料及结构区别
4. 充放电特性不同
5. 成本不同

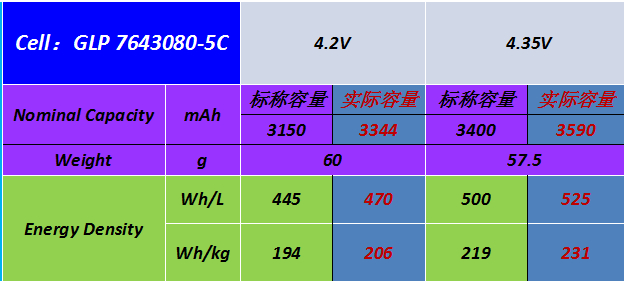

高压电池（4.35V）和普通电池（4.2V）对比
FH5101｜700mA，4.35V充电电压，恒流、恒压线性充电管理芯片
器件概述
FH5101 是一款耐压7V的单节锂电池充电IC ， 兼容10mA~700mA 的充电电流。采用低压超小电流，涓流，恒流，恒压充电方式，可以使用 USB 电源和适配器电源工作。
FH5101连接电源之后，通过软起动进入工作状态，充电电流可以通过外接电阻进行设置。当电池电压达到预设电压之后，充电电流降至设定值的 1/10，达到选择的充满电压后，将自动停止充电。
FH5101内置的高温反馈电路可在高温时对充电电流进行自动调节，以便在大功率工作或高环境温度条件下对芯片工作电流加以限制，防止过温。当输入断开时（输入电压为 0 或低压），FH5101会自动进入低功耗模式，本身功耗会小于 1uA。CHRG 引脚会提示是否处于充电状态。

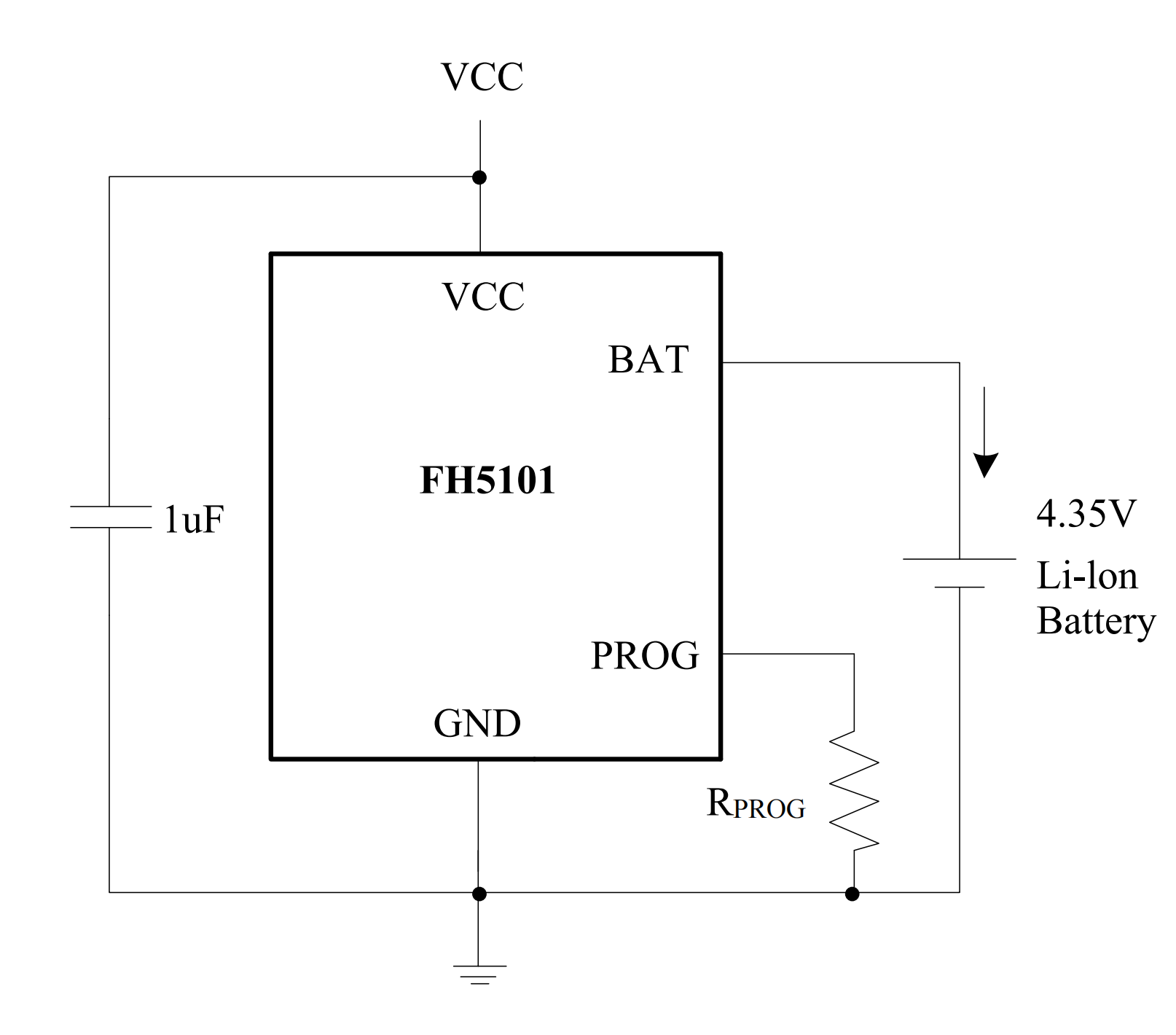

典型应用电路图

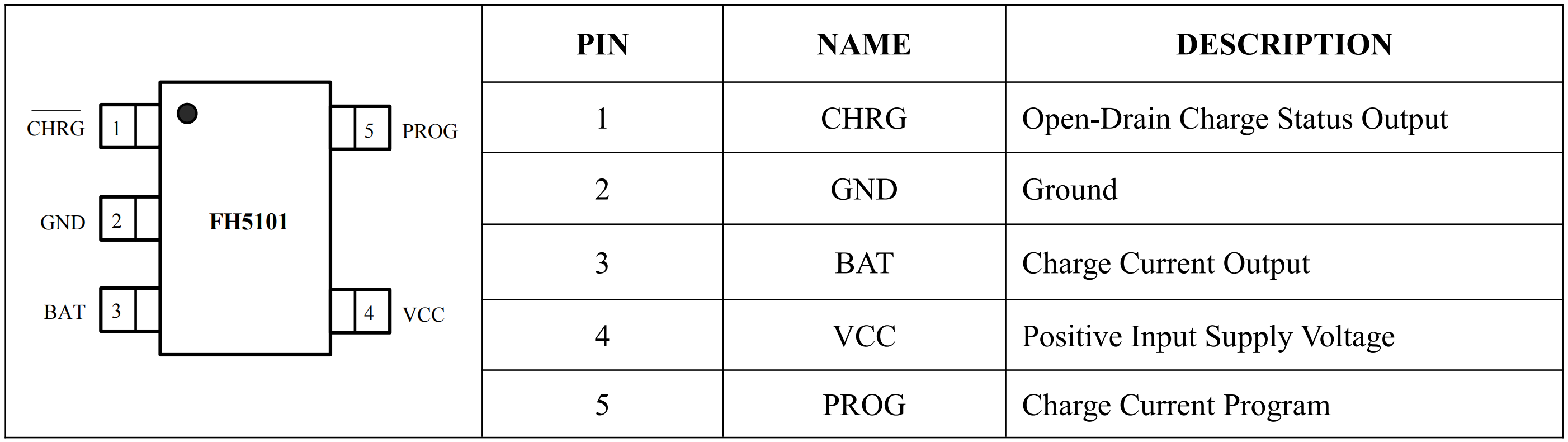

引脚功能分布
电气特性
● 工作电压 7.0V
● 超低功耗：输入断开或低压 TYP 0.2uA
● 充电终止电压：4.35V
● 充电终止电压精度：±1%精度
● 10mA~700mA 可调充电电流
● 恒流恒压切换
● 涓流充电阈值：2.9V
● C/10 终止充电
● 软启动功能限制浪涌电流
● 自动再充电功能
● 内部热反馈保护功能,控制系统在合理充电范围
● 无需 MOSFET，检测电阻或隔离二极管
● 充电状态 LED 输出，无电池和故障状态显示
● 采用 SOT-23-5L 封装形式
工作原理
FH5101 是一款可以为单节锂离子电池进行恒定电流/恒定电压充电的线性充电芯片。它能够提供高达 700mA 的充电电流和±1%精度的浮充电压。FH5101 集成了一个内部功率 MOSFET及热调节电路，无需隔离二极管或外部电流检测电阻。FH5101可以由输入端连接 USB 电源对锂电池进行充电，充电时最少仅需一个外部元器件。

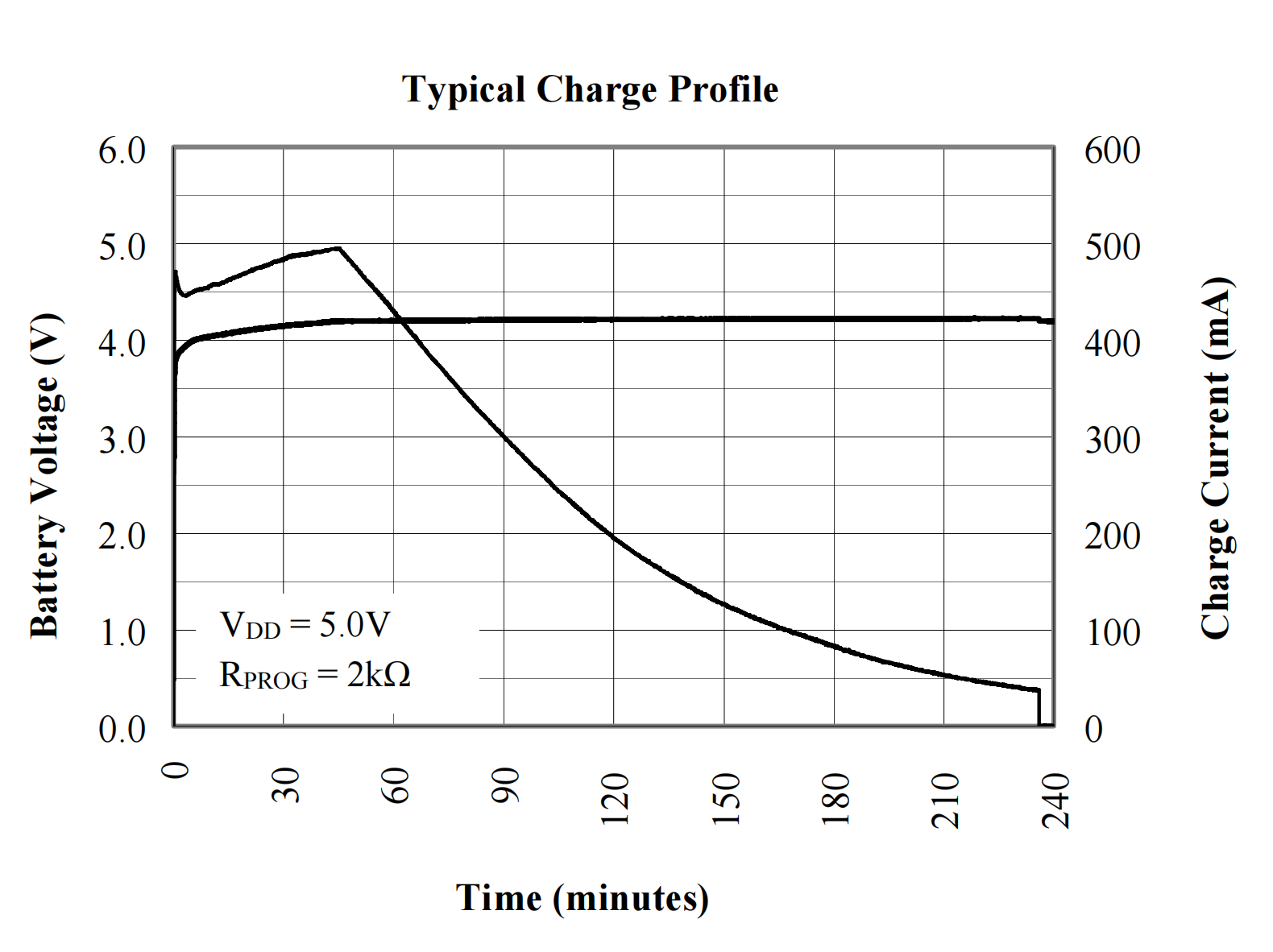

充电过程示意图
典型充电效率曲线图
FH5101 PCB布板设计建议
● RPROG电阻和接到PROG管脚的电容应该尽量靠近PROG引脚。
● VCC和BAT管脚的电容应当尽量靠近芯片的管脚。
● 在充电的过程中，FH5101的温度可能会很高，在使用NTC电阻的时候应当使电阻尽量远离FH5101芯片，并且劲量靠近电池。
● 在PCB布板使考虑芯片的散热是非常重要的，散热通路是芯片的引脚（尤其是GND引脚和散热PAD）到PCB的覆铜。为了尽可能的增加芯片的散热通路，首先连接芯片芯片GND引脚的铜箔应当尽量宽，面积劲量大，其次连接芯片散热PAD的铜箔应当打尽量多的通孔到PCB背面，通过背面大量铜箔进行散热，从而使更多的热量通过散热通路散到环境中去。在相同条件下，散热好的PCB板方案往往比差的方案有更大的充电电流。

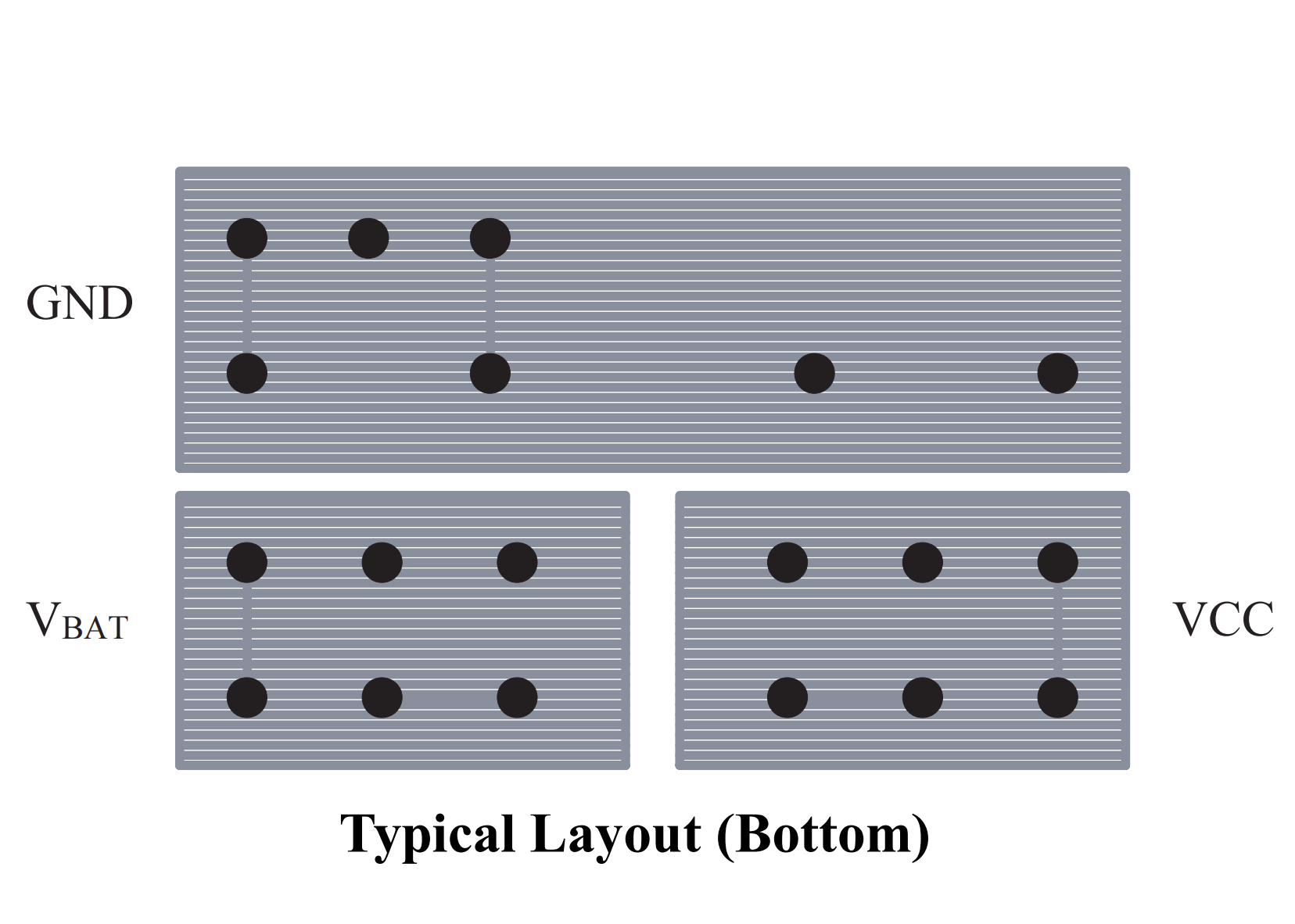

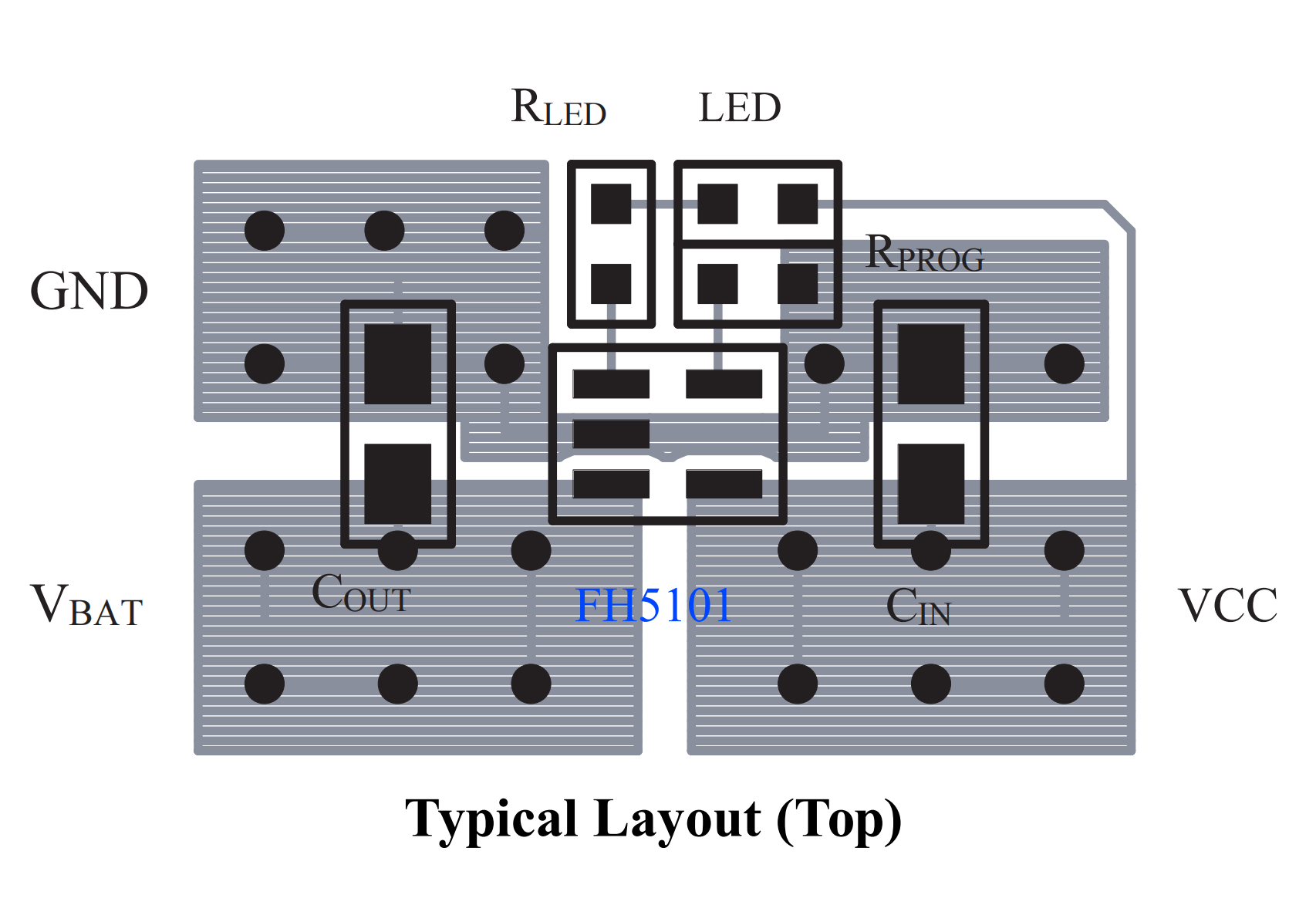

PCB 走线实例图

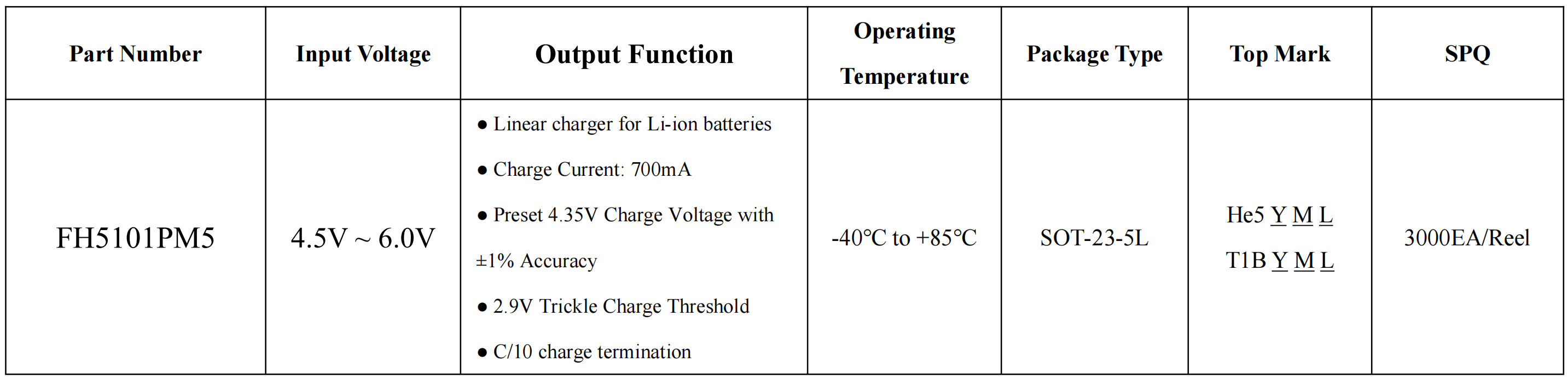

器件型号指南

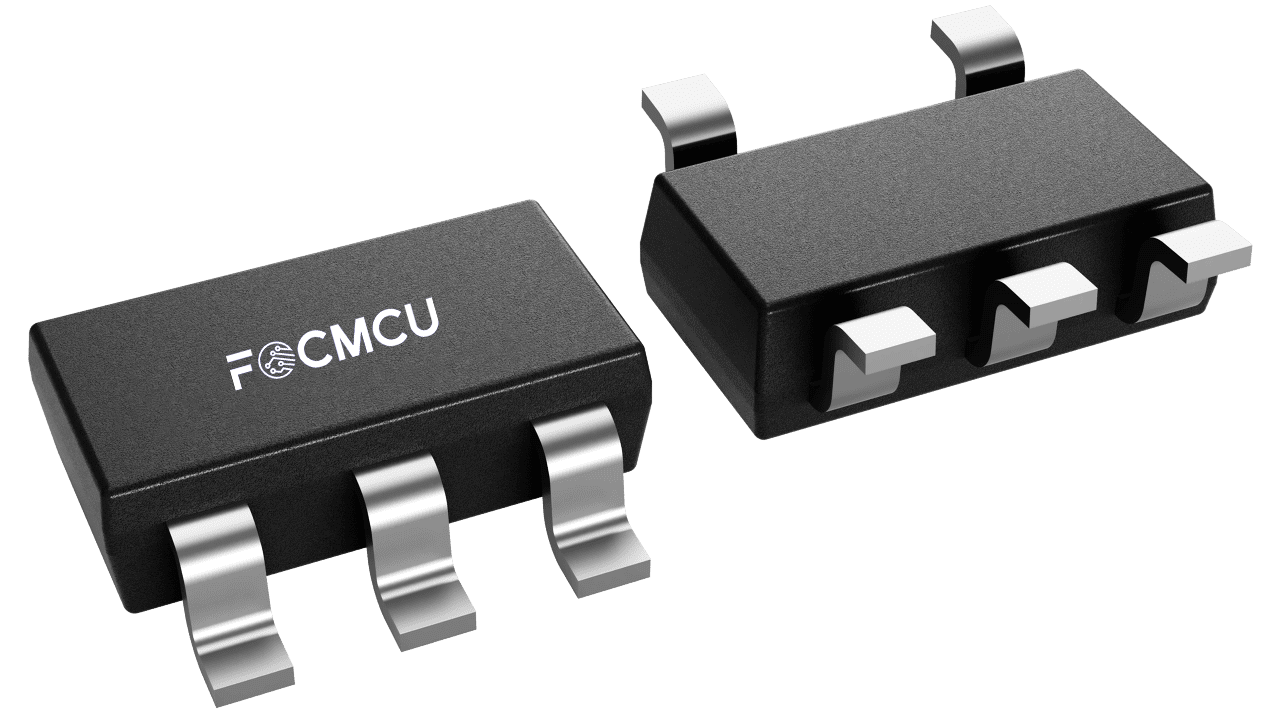

封装实物图
