FH8323｜单按键电容式触摸检测开关 IC｜6PIN-DFN

器件概述

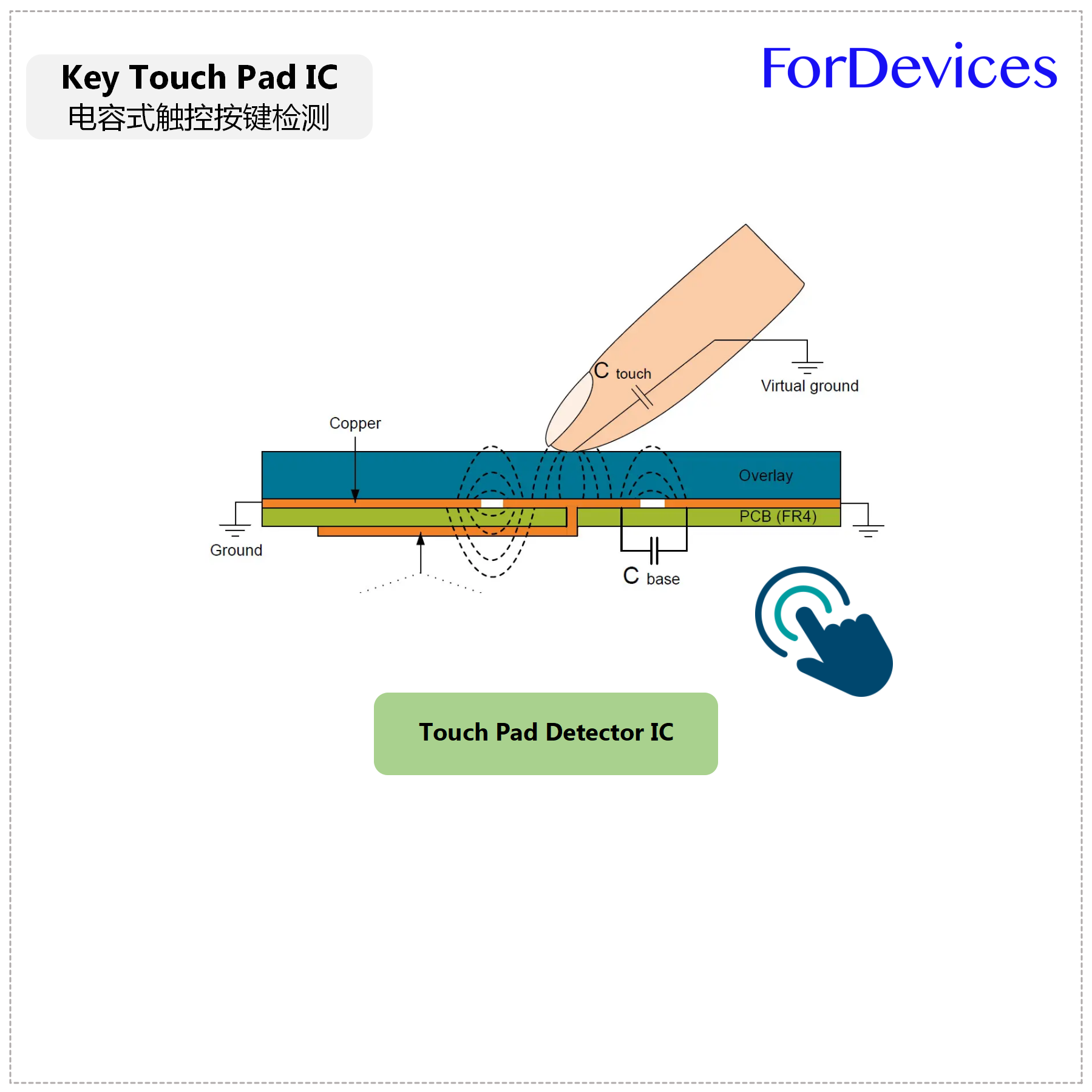

FH8323 是一款单按键触摸及接近感应开关，其用途是替代传统的机械型开关。

该IC 采用CMOS工艺制造，结构简单，性能稳定。该IC 通过引脚可配置成多种模式，可广泛应用于灯光控制、玩具、家用电器等产品。

FH8323 采用超小型 DFN2*2-6L 封装结构，较传统封装更易进行电路设计。

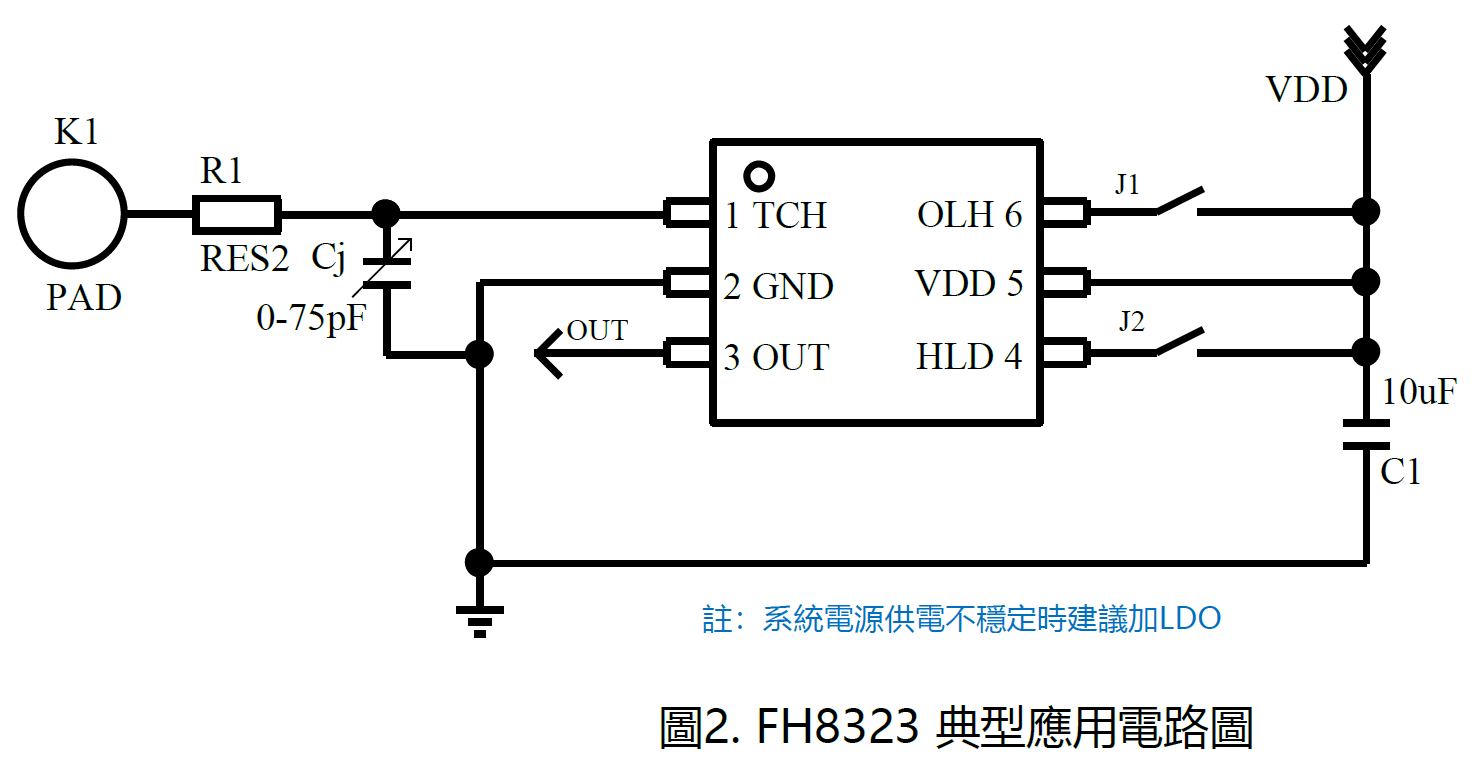

应用电路

电气特性

● 工作电压：2.4V ~ 5.5V

● 低功耗模式仅1.5uA(在3V 且无负载)

● 电源稳定后，0.5S 内完成上电初始化

● 外部配置引脚设置为多种模式

● 内置稳压电路

● 灵敏度自动校准功能，工作环境发生变化可以快速自动适应

● 最长输出约 16S

● 高可靠性，芯片内置去抖动电路，可有效防止外部噪声干扰而导致的误动作

● 可用于玻璃、陶瓷、塑料等介质表面

● 封装形式：DFN2*2-6L

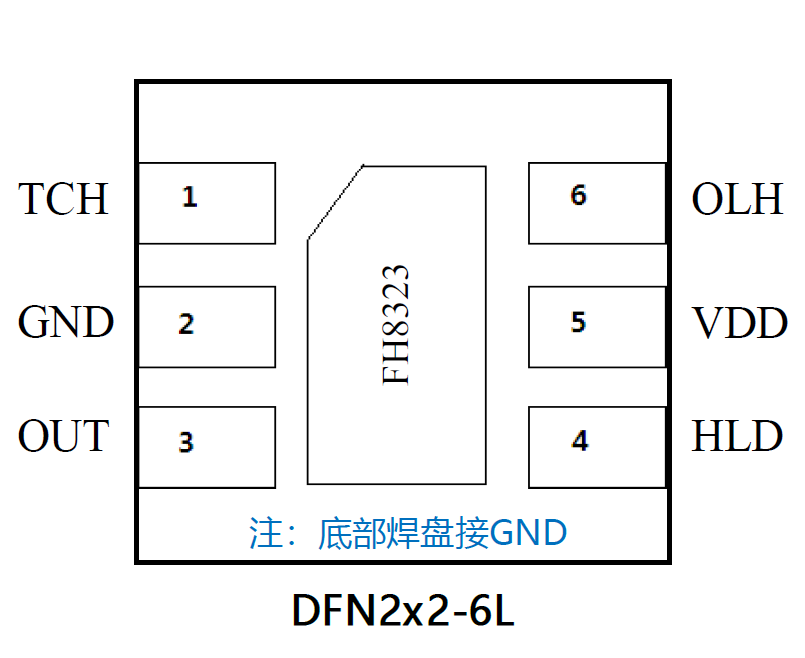

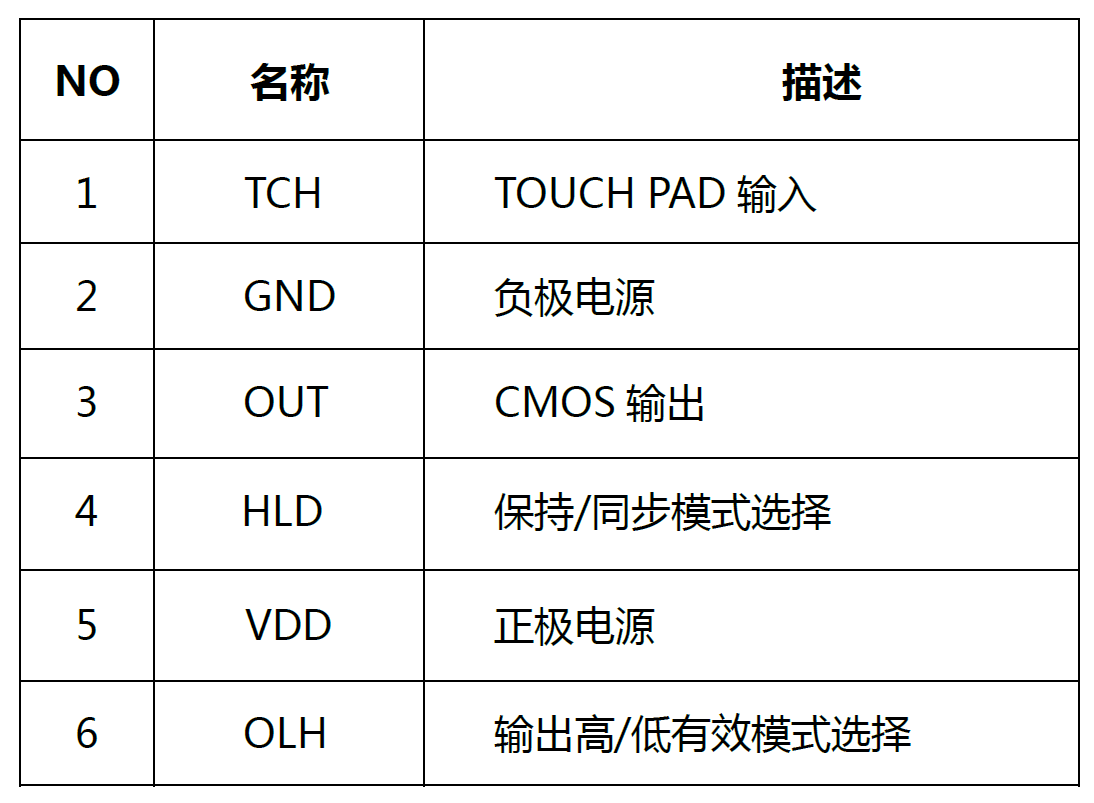

引脚功能

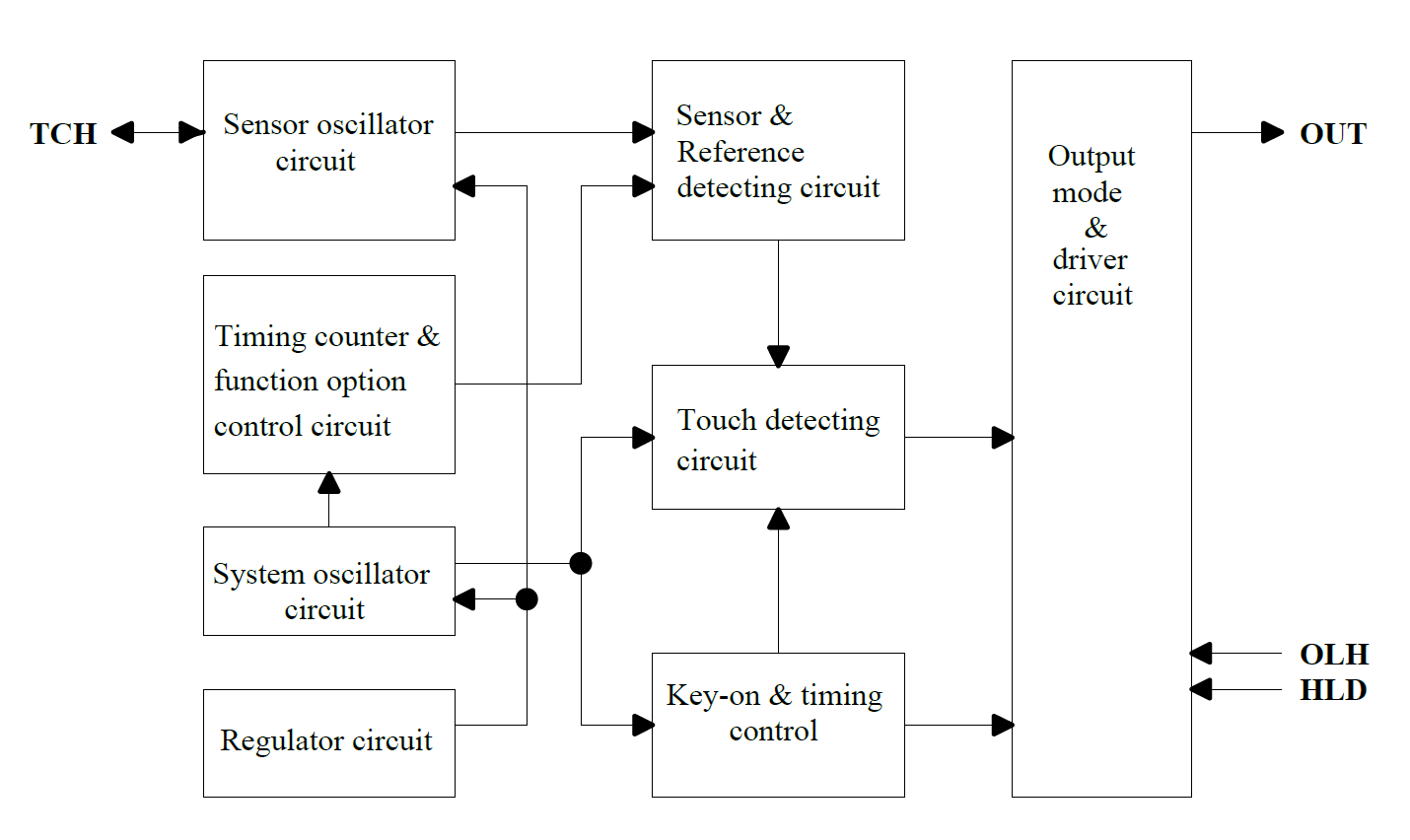

功能框图

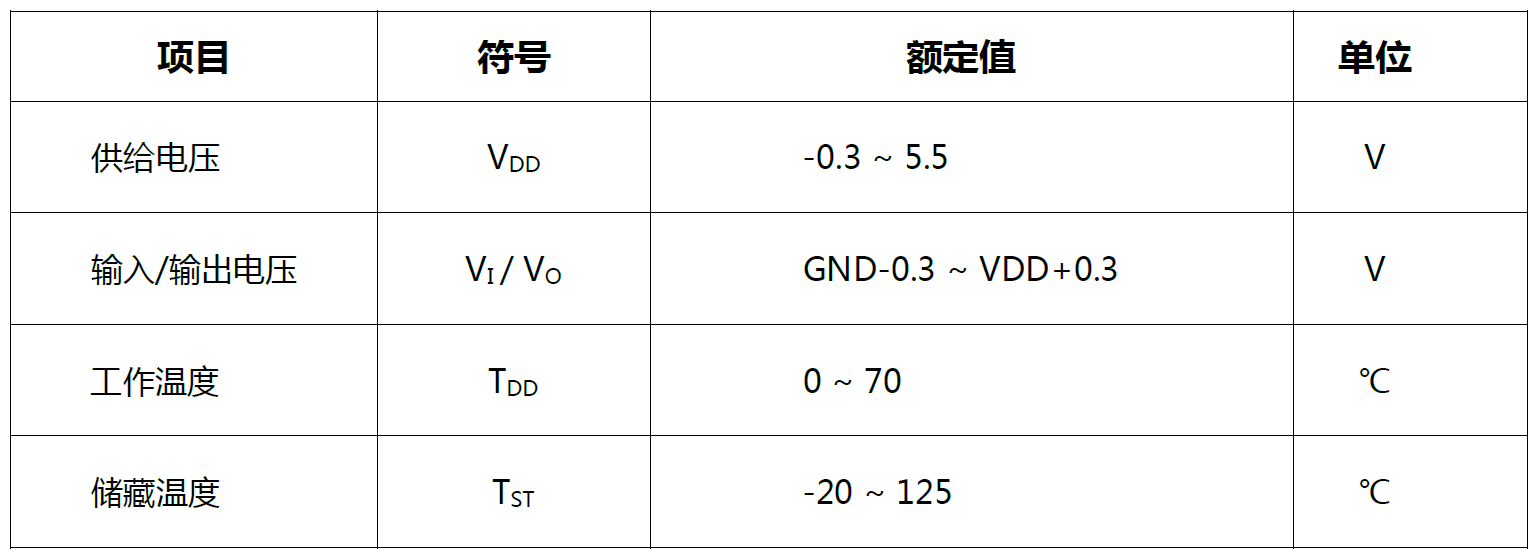

绝对额定值

应用领域

● 蓝牙耳机

● 智能穿戴

● 指纹锁

● 儿童玩具
