FH4056H｜输入28V 耐压具有OVP 功能1A 线性锂电池充电芯片

器件概述

FH4056H 是一款输入耐压高达28V，具有电源OVP 功能的1A 单节锂离子电池线性充电器，其采用了恒定电流/恒定电压的充电模式。FH4056H 的CE、TEMP、CHRG、STDBY 端口的耐压最高也可达到28V。

FH4056H 采用了内部PMOSFET架构，加防倒充电路，不需要外部隔离二极管。热反馈可对充电电流进行自适应调节，以便在大功率操作或高环境温度条件下对芯片充电电流加以限制。充满截止电压为：4.2 V（默认）/4.35V（可选型）。而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10 时，FH4056H 将自动终止充电循环。当输入电压掉电后，FH4056H 自动进入一个低电流状态，将电池漏电流降至0.1uA 以下。

FH4056H 的其他特点包括电池温度检测、CE 使能端输入控制、欠压闭锁、自动再充电和两个用于指示充电、结束及电池未连接的LED 状态引脚。FH4056H 采用底部带有散热片的ESOP-8L / DFN2x2-8L 两种封装形式。

FH4056H 可以用于USB 电源和适配器电源。

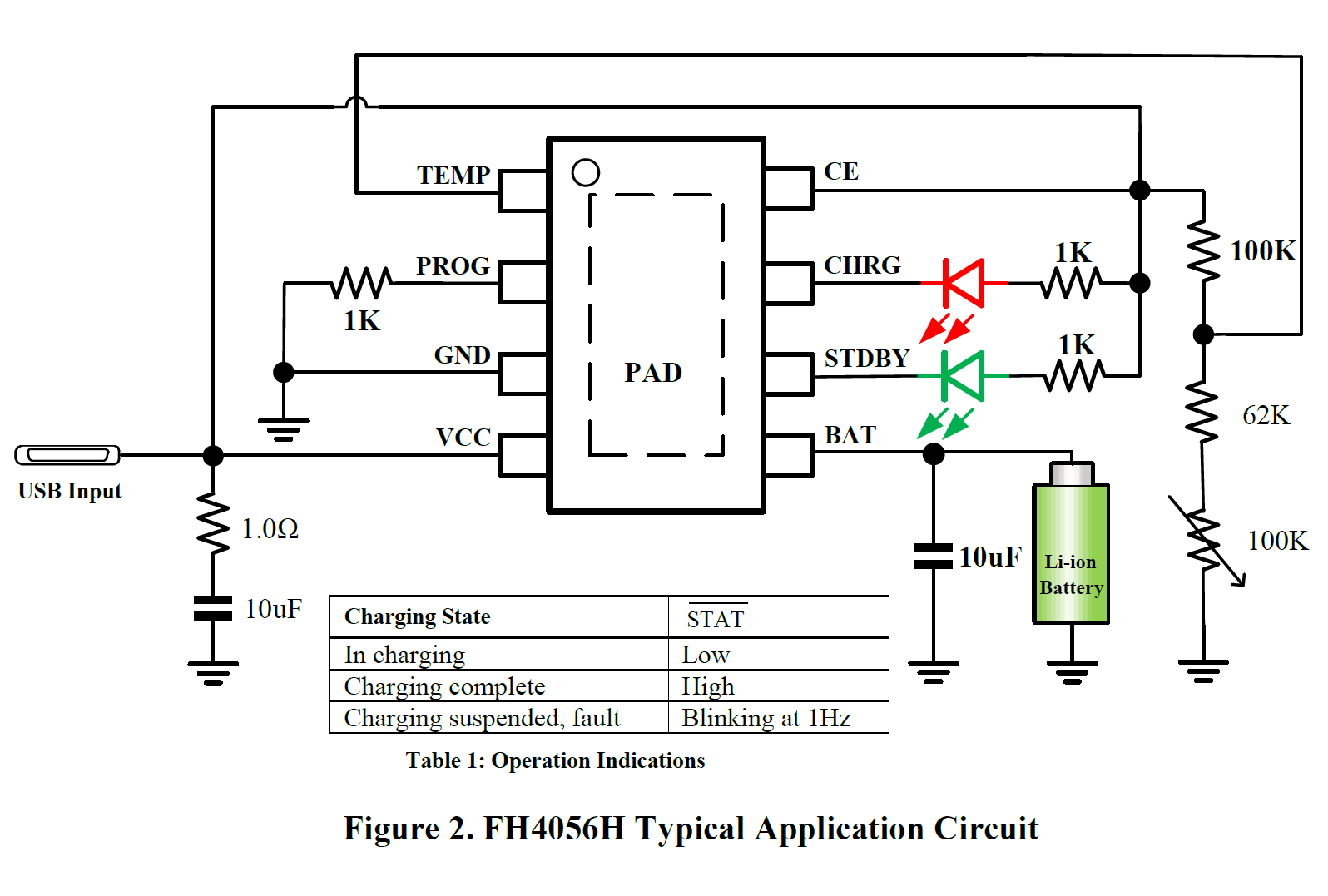

典型应用电路

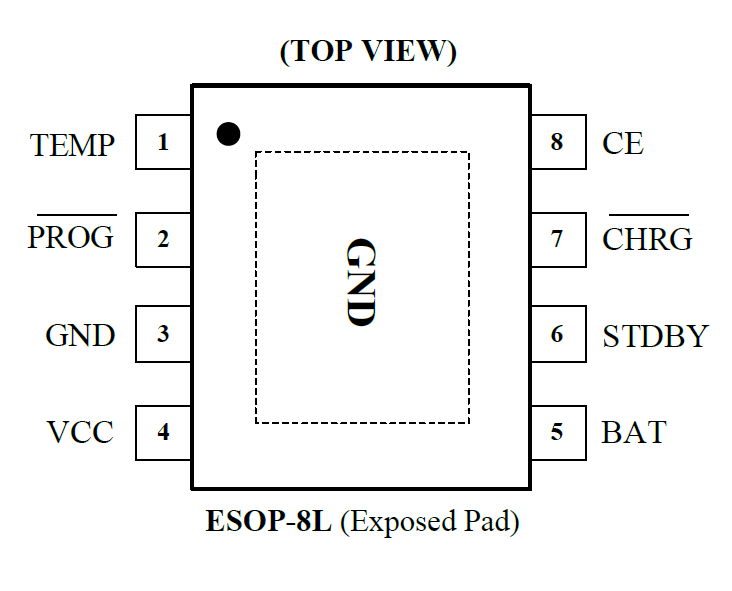

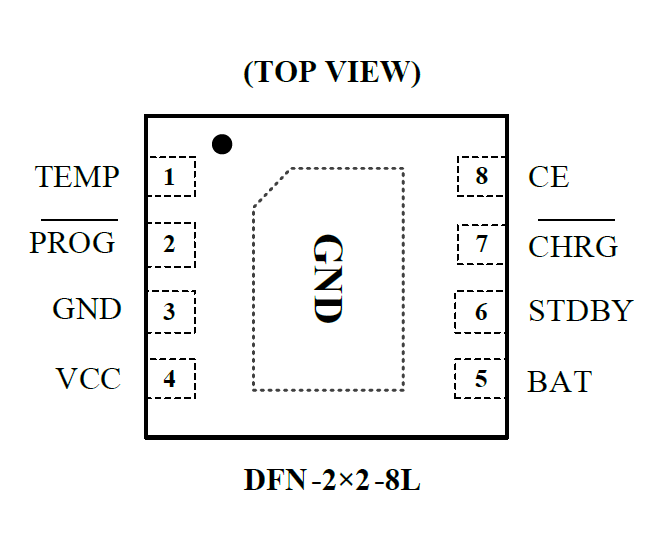

引脚功能分布

电气特性

● 输入电源端口最高耐压可达28V

● 输入电源电压6.5V 时芯片OVP（过压保护）

● 高达1000mA 的可编程充电电流

● 支持4.2V、4.35V锂电池类型

● 恒定电流/恒定电压操作，有温度自适应

● 可实现充电速率最大化

● 精度达到±1%的预设充电电压4.2V

● 自动再充电

● 充电状态双输出、无电池和故障状态显示

● C/10 充电终止

● 2.9V涓流充电

● 软启动限制了浪涌电流

● 电池温度监测功能（NTC）

● BAT反接保护

● 采用8 引脚ESOP 和DFN2*2 封装形式

应用领域

● 电子烟、PAD、数码相机

● GPS便携式设备、各种充电器

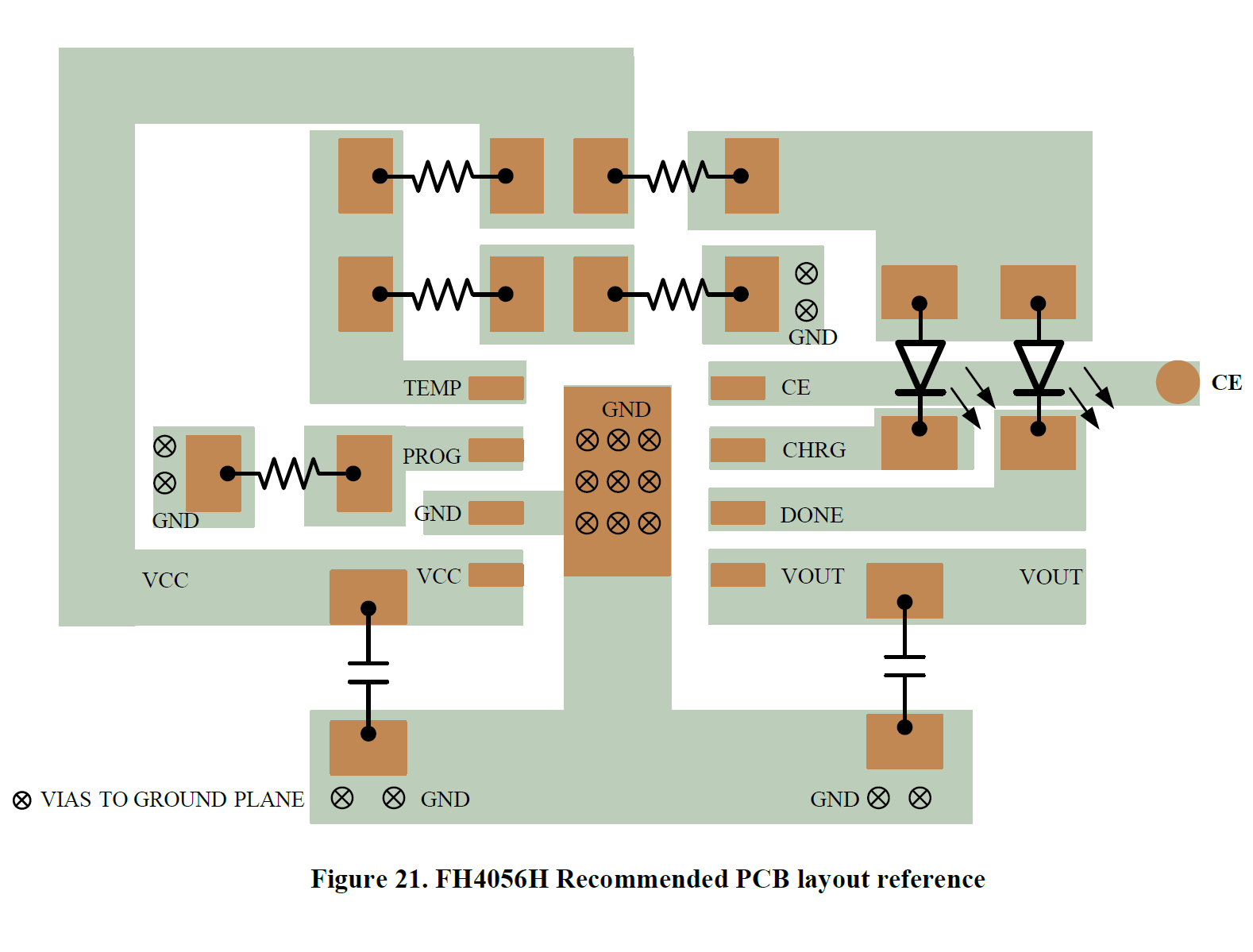

PCB Layout 设计参考

不合理的PCB布局会影响 FH4056H 的性能，造成电磁干扰(EMI)、电磁兼容性(EMC)差、地跳及电压损耗，进而影响稳压调节和稳定性。为了优化其电气、热性能，参考下述内容来实现更好的PCB布线：

● 输入电容 CIN 尽量放置靠近 VCC(PIN 4)、GND(PIN 3) 引脚旁边。为了尽量降低高频噪声，建议在 BAT 端和 VCC 输入端各接一个 0.1uF 陶瓷电容器，布线十分接近芯片引脚。

● 对大电流路径应用使用较大 PCB 覆铜区域和焊盘直连方式，包括 GND 引脚(PIN 3)。这有助于最大限度地减少 PCB 传导损耗和热应力。

● 为使过孔传导损耗最小并降低模块热应力，应使用多个过孔来实现顶层和其他电源层或接地层之前的互边。（芯片底部焊盘加过孔开窗有助于芯片散热提高能效）

● PROG 引脚阻抗较高，RPROG 在远离芯片的热源的情况下引线轨迹尽量短，以减少对充电电流设置的干扰。

选型 FH4056H 的七大设点

1、最高可承受28.0V的输入电压，具有 OVP功能，省去了低输入电压充电管理芯片所需的过压保护电路。充电电流可以通过设置外部电阻进行编程，最大充电电流可达1000mA。

2、当输入电压超过过压保护电压值（FH4056H为6.5V）时，芯片便会自动停止充电，以避免不必要的功率耗散。

3、具有过热保护、接通电源和充电完成指示功能。

4、可以通过两个指示引脚（PROG和CHRG）可以于MCU之间通信或者通过连接LED灯进行充电指示。

5、满足CC/CV曲线充电方式，充电电压固定在4.2V，可通过外部电阻来预先设定充电电流和充电结束电流。

6、配备有过热保护功能，当温度达到危险的115℃时，该功能会自动减小充电电流，保护消费者和设备安全。

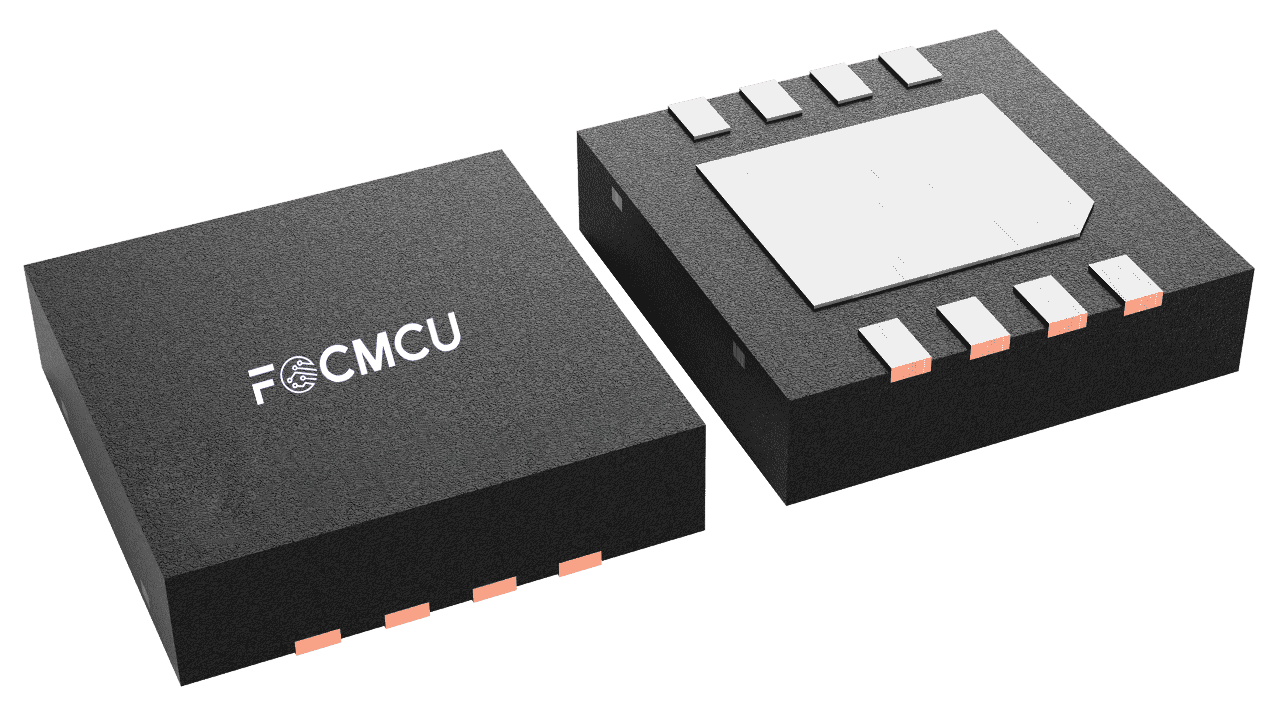

7、拥有两种封装形式可选择：DFN-2×2-8L，ESOP-8L，最小体积仅2mm*2mm，有效节省PCB空间。
